ESR-510-240-40-00

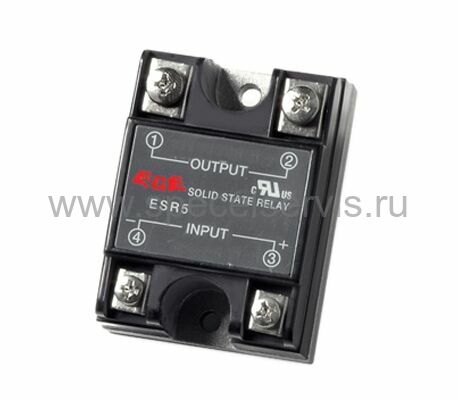

ESR-510-240-40-00 ECE - фото

Наведите на картинку для увеличения

804.25 Р
804.25 Р5+
804.25 Р15+
20 шт.
Оптовые цены:
Кол-во 5+ 15+
Цена 804.25 Р 804.25 Р

Минимальное кол-во: 1.

10128514
Бренд:ECE
Норма упаковки:15
Код даты:18

ESR-510-240-40-00 – Описание

  • Оптически изолированное
  • TTL- и CMOS-совместимость
  • Со светодиодным индикатором входа
  • Высокое значение dv/dt и напряжения замыкания
  • Низкое энергопотребление на входе
  • Включение при нулевом напряжении и выключение при нулевом токе
  • Минимальные электромагнитные и радиочастотные помехи

Информация для заказа

ESR 50 0 240 25 00
1 2 3 4 5 6

1. Серия
2. Управляющее напряжение на входе и светодиодный индикатор:
     50 - пост.ток, с индикатором
     51 - пост.ток, без индикатора
     52 - перем.ток, с индикатором
     53 - перем.ток, без индикатора
3. Тип выходного номинального напряжения
     0 - перем.ток
     1 - пост.ток
4. Выходное номинальное напряжение
     120 - 120 В
     240 - 240 В
     480 - 480 В
5. Ток нагрузки:
     10 - 10 А
     25 - 25 А
     40 - 40 А
6. Момент переключения
     00 - Zero-on
     01 - Random-on

Параметры на выходе ESR-5x0-120-xx-xx ESR-5x0-240-xx-xx ESR-5x0-480-xx-xx
Напряжение нагрузки, В (АС) 120 240 480
Диапазон рабочего напряжения, В (АС) 24-140 24-280 48-480
Макс. пиковое напряжение, В (АС) 400 600 800
Параметры ESR-5x0-xx0-xx-00 ESR-5x0-xx0-xx-01
Момент переключения Zero-on Random-on
Макс. время включения 8,3 мс 100 мкс
Макс. время выключения 8,3 мс 8,3 мс
Параметры ESR-500-120-10-0x
ESR-500-240-10-0x
ESR-510-120-10-0x
ESR-510-240-10-0x
ESR-500-120-25-0x
ESR-500-240-25-0x
ESR-510-120-25-0x
ESR-510-240-25-0x
ESR-500-120-40-0x
ESR-500-240-40-0x
ESR-510-120-40-0x
ESR-510-240-40-0x
ESR-500-480-15-0x ESR-510-480-15-0x ESR-500-480-25-0x ESR-510-480-25-0x ESR-500-480-40-0x ESR-510-480-40-0x
Светодиодный индикатор есть нет есть нет есть нет есть нет есть нет есть нет
Коммутирующее напряжение 4-32 В (DC) 3-32 В (DC) 4-32 В (DC) 3-32 В (DC) 4-32 В (DC) 3-32 В (DC) 4-32 В (DC) 4-32 В (DC) 4-32 В (DC) 4-32 В (DC) 4-32 В (DC) 4-32 В (DC)
Макс. управляющий ток 15 мА 120 мА
Мин. напряжение размыкания 1,5 В (DC) 1 В (DC) 1,5 В (DC) 1 В (DC) 1,5 В (DC) 1 В (DC) 1,5 В (DC)
Мин. сопротивление 2,0 кОм 270 Ом
Выходные характеристики
Макс. ток нагрузки 10 А (rms) 10 А (rms) 25 А (rms) 25 А (rms) 40 А (rms) 40 А (rms) 15 А (rms) 15 А (rms) 25 А (rms) 25 А (rms) 40 А (rms) 40 А (rms)
Макс. пиковый ток 125 А 260 А 315 А 200 А 250 А 400 А
Макс. ток утечки в разомкн. сост. 1 мА 7 мА 7 мА 2 мА 1 мА 1 мА
Макс. понижение напряжения в замкн. сост. 1,6 В 1,6 В 1,8 В 1,6 В 1,6 В 1,8 В
Мин. ток нагрузки 50 мА 100 мА 100 мА 70 мА 120 мА 120 мА
Макс. отношение dv/dt 250 В/мкс 250 В/мкс 250 В/мкс 700 В/мкс 700 В/мкс 900 В/мкс
Диапазон рабочей частоты 47-63 Гц 47-63 Гц 47-63 Гц 47-63 Гц 47-63 Гц 47-63 Гц
Общие характеристики
Мин. сопротивление изоляции 108Ом при 500 В (DC) 108Ом при 500 В (DC)
Напряжение пробоя между входом и выходом 3,5 кВ (АС) 3,5 кВ (АС)
Макс. емкость (вход-выход) 15 пФ 15 пФ
Рабочая температура -20°С +80°С -20°С +75°С
Температура хранения -40°С +100°С -40°С +100°С
Радиатор 3,5°С/Вт 1,5°С/Вт 0,8°С/Вт 2,1°С/Вт 1,0°С/Вт 0,6°С/Вт

ESR-510-240-40-00 – Прикрепленные файлы

ESR5 RELAY (ESR5_RELAY.pdf, 263 Kb) [Скачать]

ESR-510-240-40-00 – Характеристики
