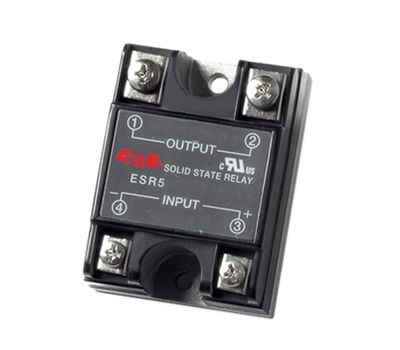

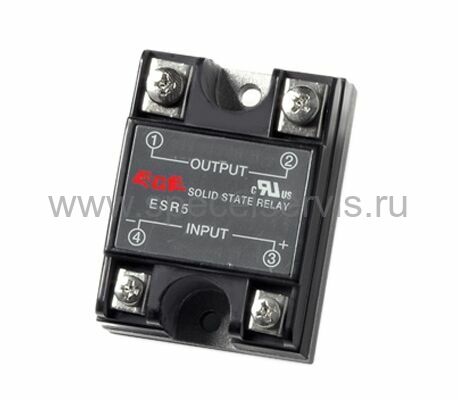

ESR-510-240-10-00 – Описание
- Оптически изолированное
- TTL- и CMOS-совместимость
- Со светодиодным индикатором входа
- Высокое значение dv/dt и напряжения замыкания
- Низкое энергопотребление на входе
- Включение при нулевом напряжении и выключение при нулевом токе
- Минимальные электромагнитные и радиочастотные помехи
Информация для заказа
ESR | 50 | 0 | 240 | 25 | 00 |
1 | 2 | 3 | 4 | 5 | 6 |
1. Серия
2. Управляющее напряжение на входе и светодиодный индикатор:
50 - пост.ток, с индикатором
51 - пост.ток, без индикатора
52 - перем.ток, с индикатором
53 - перем.ток, без индикатора
3. Тип выходного номинального напряжения
0 - перем.ток
1 - пост.ток
4. Выходное номинальное напряжение
120 - 120 В
240 - 240 В
480 - 480 В
5. Ток нагрузки:
10 - 10 А
25 - 25 А
40 - 40 А
6. Момент переключения
00 - Zero-on
01 - Random-on
Параметры на выходе | ESR-5x0-120-xx-xx | ESR-5x0-240-xx-xx | ESR-5x0-480-xx-xx |
Напряжение нагрузки, В (АС) | 120 | 240 | 480 |
Диапазон рабочего напряжения, В (АС) | 24-140 | 24-280 | 48-480 |
Макс. пиковое напряжение, В (АС) | 400 | 600 | 800 |
Параметры | ESR-5x0-xx0-xx-00 | ESR-5x0-xx0-xx-01 |
Момент переключения | Zero-on | Random-on |
Макс. время включения | 8,3 мс | 100 мкс |
Макс. время выключения | 8,3 мс | 8,3 мс |
Параметры | ESR-500-120-10-0x ESR-500-240-10-0x |
ESR-510-120-10-0x ESR-510-240-10-0x |
ESR-500-120-25-0x ESR-500-240-25-0x |
ESR-510-120-25-0x ESR-510-240-25-0x |
ESR-500-120-40-0x ESR-500-240-40-0x |
ESR-510-120-40-0x ESR-510-240-40-0x |
ESR-500-480-15-0x | ESR-510-480-15-0x | ESR-500-480-25-0x | ESR-510-480-25-0x | ESR-500-480-40-0x | ESR-510-480-40-0x |
Светодиодный индикатор | есть | нет | есть | нет | есть | нет | есть | нет | есть | нет | есть | нет |
Коммутирующее напряжение | 4-32 В (DC) | 3-32 В (DC) | 4-32 В (DC) | 3-32 В (DC) | 4-32 В (DC) | 3-32 В (DC) | 4-32 В (DC) | 4-32 В (DC) | 4-32 В (DC) | 4-32 В (DC) | 4-32 В (DC) | 4-32 В (DC) |
Макс. управляющий ток | 15 мА | 120 мА | ||||||||||
Мин. напряжение размыкания | 1,5 В (DC) | 1 В (DC) | 1,5 В (DC) | 1 В (DC) | 1,5 В (DC) | 1 В (DC) | 1,5 В (DC) | |||||
Мин. сопротивление | 2,0 кОм | 270 Ом | ||||||||||
Выходные характеристики | ||||||||||||
Макс. ток нагрузки | 10 А (rms) | 10 А (rms) | 25 А (rms) | 25 А (rms) | 40 А (rms) | 40 А (rms) | 15 А (rms) | 15 А (rms) | 25 А (rms) | 25 А (rms) | 40 А (rms) | 40 А (rms) |
Макс. пиковый ток | 125 А | 260 А | 315 А | 200 А | 250 А | 400 А | ||||||
Макс. ток утечки в разомкн. сост. | 1 мА | 7 мА | 7 мА | 2 мА | 1 мА | 1 мА | ||||||
Макс. понижение напряжения в замкн. сост. | 1,6 В | 1,6 В | 1,8 В | 1,6 В | 1,6 В | 1,8 В | ||||||
Мин. ток нагрузки | 50 мА | 100 мА | 100 мА | 70 мА | 120 мА | 120 мА | ||||||
Макс. отношение dv/dt | 250 В/мкс | 250 В/мкс | 250 В/мкс | 700 В/мкс | 700 В/мкс | 900 В/мкс | ||||||
Диапазон рабочей частоты | 47-63 Гц | 47-63 Гц | 47-63 Гц | 47-63 Гц | 47-63 Гц | 47-63 Гц | ||||||
Общие характеристики | ||||||||||||
Мин. сопротивление изоляции | 108Ом при 500 В (DC) | 108Ом при 500 В (DC) | ||||||||||
Напряжение пробоя между входом и выходом | 3,5 кВ (АС) | 3,5 кВ (АС) | ||||||||||
Макс. емкость (вход-выход) | 15 пФ | 15 пФ | ||||||||||
Рабочая температура | -20°С +80°С | -20°С +75°С | ||||||||||
Температура хранения | -40°С +100°С | -40°С +100°С | ||||||||||
Радиатор | 3,5°С/Вт | 1,5°С/Вт | 0,8°С/Вт | 2,1°С/Вт | 1,0°С/Вт | 0,6°С/Вт |
