5П19.10ТС1-10-8-В1

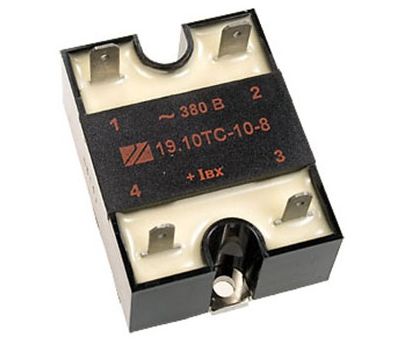

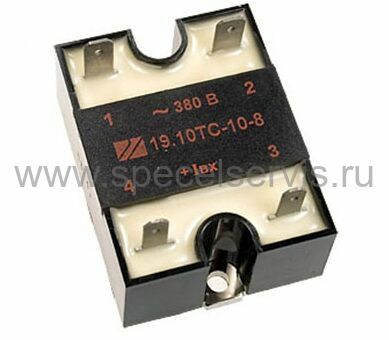

5П19.10ТС1-10-8-В1 Протон-Импульс - фото

Наведите на картинку для увеличения

1 322.00 Р
1 119.00 Р10+
1 047.00 Р50+
Под заказ
Оптовые цены:
Кол-во 10+ 50+
Цена 1 119.00 Р 1 047.00 Р

Минимальное кол-во: 1.

10131437
Бренд:Протон-Импульс
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:4-6 нед.

5П19.10ТС1-10-8-В1 – Описание

Реле переменного тока. Характерные особенности, область применения и краткое описание
Особенности

- Коммутация нагрузок в цепях переменного тока- Совместимость с ТТЛ,ТТЛШ,КМОП- Малый ток управления (10...30мА)- Низкое остаточное напряжение Uout(on) is1500 или 4000В- Наработка на отказ                     25000 часов- Диапазон рабочих температур    -40...+80°C

Применение
- Коммутация электродвигателей переменного тока - Коммутаторы конечных нагрузок в различных системах автоматического регулирования - Контакторы в цепях переменного тока

Описание

В цепях переменного тока твердотельные оптоэлектронные реле с тиристорами на выходе являются альтернативой электромагнитным реле.

Прибор состоит из светодиода,оптически связанного с оптосимистором, который в свою очередь управляет мощным коммутирующим элементом (им может быть,например, симистор или два встречно-параллельно включенных тиристора ).

Оптоэлектронные реле (в зависимости от исполнения) имеют ряд отличий:
- Реле типа ТМ содержат встроенную схему контроля перехода через "нуль" .- Реле типа ТС включаются в произвольный момент фазы - Реле типов ТСА, ТСБ,ТСВ / ТМА,ТМБ,ТМВ содержат на выходе встроенную RC-цепь и предназначены для управления в системах с потенциальным управлением (постоянным или переменным)- ТС/ТМ - управление 10...25мА (DC) для 5П19.01, 5П19.10;4,5...7,5 (DC) для 5П36.30 - ТСА - управление 3...30B (DC) для приборов 6 класса; 4...30B (DC) для приборов 8,12 класса- ТМА - управление 3...30B (DC) для приборов 6,8 класса; 4...30B (DC) для приборов 12 класса- ТСБ/ТМБ - управление 6...30В (AC)- ТСВ/ТМВ - управление 110...280В (AC)

Предлагаемые реле взаимозаменяемы с аналогичными приборами фирм "Crydom", "Siemens" и др. и имеют совпадающую с ними цоколевку и расположение выводов.

Рекомендуемая схема включения реле

5П19.10ТС1-10-8-В2  07г.твердотельно оптоэлектронное реле (рис.1)

Информация для заказа:

1910TC1108B2
12345678

1.   19 ( 19...TC)
2.   1
3.   0
4.   TC
5.   1
 " "
"1"
6.   10
7.   8
8.   B2

Чертеж корпуса

5П19.10ТС1-10-8-В2  07г.твердотельно оптоэлектронное реле (рис.2)

Реле семейства 5П19-10ТС и их характеристики

Тип релеUout(реак.), ВIout(RMS), AIout(pulse), А
t(pulse)=10мс
Тип корпуса
5П19-ТС1-1-8800110А1
5П19.10ТС1-60-880060600В6

5П19.10ТС1-10-8-В1 – Прикрепленные файлы

5П19.10ТС1-10-8-В1 (Proton-Impuls-2018.pdf, 8,529 Kb) [Скачать]

5П19.10ТС1-10-8-В1 – Характеристики
