EDR2D1A0500

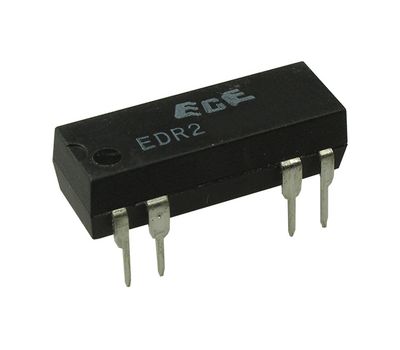

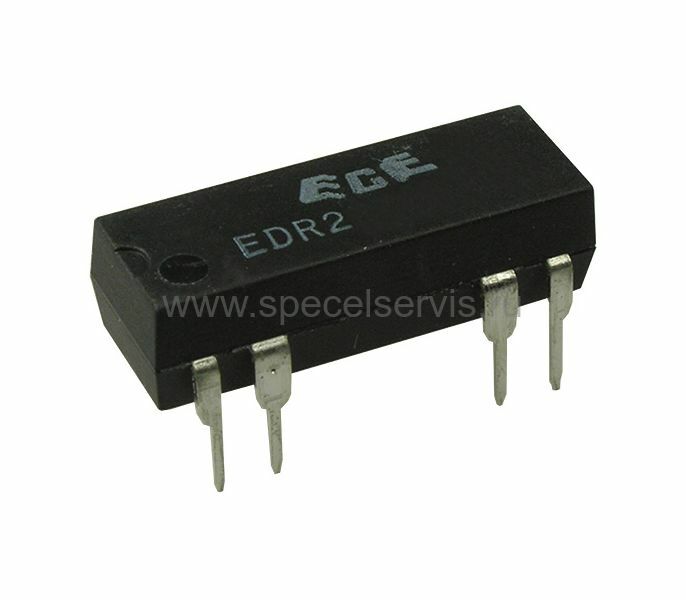

EDR2D1A0500 ECE - фото

Наведите на картинку для увеличения

83.08 Р
69.01 Р50+
64.99 Р1000+
Под заказ
Оптовые цены:
Кол-во 50+ 1000+
Цена 69.01 Р 64.99 Р

Минимальное кол-во: 1.

+ −
Заказать
10132422
Бренд:ECE
Корпус:DIP-8
Норма упаковки:27
Условия поставки:Под заказ
Срок поставки:По запросу
Отложить Сравнить

EDR2D1A0500 – Описание

Реле герконовое EDR2D1A0500

  • Водонепроницаемые
  • Корпус - DIP
  • Могут управляться непосредственно с выводов микросхем (TTL уровень)
  • Под заказ поставляются с магнитным экраном
  • Номинальное рабочее напряжение - 5 В
  • Максимальное коммутируемое постоянное напряжение - 100 В
  • Максимальное рабочее напряжение - 16 В
  • Максимальный коммутируемый постоянный ток - 0.5 А
  • Диапазон рабочих температур: -40...85°C
  • Напряжение срабатывания не более 3.75 В
  • Напряжение отпускания не менее 0.8 В
  • Время срабатывания - 1 мс
  • Сопротивление обмотки - 500 Ом
  • Сопротивление изоляции - 100000 МОм
  • Максимальное сопротивление электрических контактов - 0.15 Ом
  • Контакты - 100
  • Вес - 2.5 г.


EDR2D1A0500 геркон.реле 5В, 1 пара норм.разомкн.конт. с диодом, DIP-8 (рис.2)

Контактная схема Номинальное напряжение, В Макс. рабочее напряжение, В Напряжение срабатывания, В Напряжение отпускания, В Сопротивление катушки, Ом (±10%) Номинальная входная мощность, Вт
1A 5 16 3.75 0.8 500 50
12 20 9.00 1.0 1000 144
24 32 18.00 2.0 2150 268
2A 5 11 3.75 0.8 140 179
12 20 9.00 1.0 500 288
24 32 18.00 2.0 2150 268
1B 5 6 3.75 0.8 500 50
12 14.5 9.00 1.0 1000 144
24 29 18.00 2.0 2150 268
1C 5 11 3.75 0.8 200 125
12 20 9.00 1.0 500 288
24 32 18.00 2.0 2150 268
Контактная схема 1A 2A 1B 1C
Ток коммутации, пост., А 0.5 макс. 0.5 макс. 0.5 макс. 0.2 макс.
Рабочий ток, пост., А 1.0 макс. 1.0 макс. 1.0 макс. 0.5 макс.
Коммутируемая мощность, Вт 10 макс. 10 макс. 10 макс. 3 макс.
Ресурс срабатывания 1x108
(10 В, 10 мА)		 1x108
(10 В, 10 мА)		 1x108
(10 В, 10 мА)		 5x107
(5 В, 1 мА)
Сопротивление контактов, Ом 150 мОм макс. 150 мОм макс. 150 мОм макс. 150 мОм макс.
Время срабатывания, мс 1.0 макс. 1.0 макс. 1.0 макс. 1.5 макс.
Время отпускания, мс 0.5 макс. 0.5 макс. 0.5 макс. 2.0 макс.
Макс. допуст. напряжение, В 100 100 100 30
Сопротивление изоляции, Ом
(при 100 В)		 1010 мин. 1010 мин. 1010 мин. 109 мин.
Напряжение пробоя между катушкой и контактом 1400 В мин.
4000 В мин.
(корпус с изоляцией)		 1400 В мин. 1400 В мин. 1400 В мин.
между контактами 250 В мин. 250 В мин. 250 В мин. 150 В мин.
Рабочая температура -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C -40°C ~ +85°C
Температура хранения -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C -55°C ~ +125°C
Ударопрочность 30G мин. 30G мин. 30G мин. 30G мин.

EDR2D1A0500 – Прикрепленные файлы

EDR RELAY (EDR_RELAY.pdf, 464 Kb) [Скачать]
