TRY-12VAC-S-2C

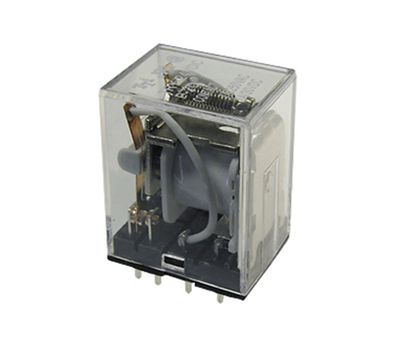

Фото 5851: TRY-12VAC-S-2C

Наведите на картинку для увеличения

190.00 Р
167.20 Р10+
152.00 Р100+
82 шт.
Оптовые цены:
Кол-во 10+ 100+
Цена 167.20 Р 152.00 Р
+

Минимальное кол-во: 1.

10137062
Бренд:TAISHING
Норма упаковки:1

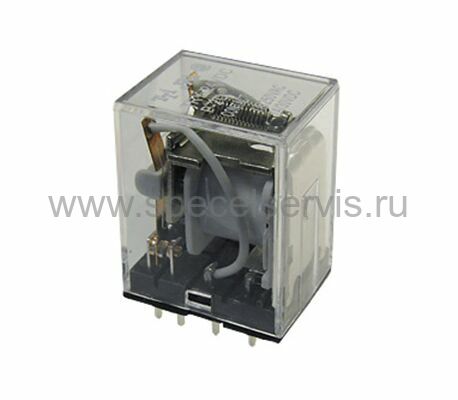

TRY-12VAC-S-2C  реле электромагн. AC 12В (рис.2)
TRY-12VAC-S-2C  реле электромагн. AC 12В (рис.3)
Параметры обмотки
Номин. напряжение, В Напряжение срабатывания, В Напряжение отпускания, В Номин. ток, мА Сопротивление катушки, Ом (±10%) Потребляемая мощность, ВА (AC) Вт (DC)
Тип AC
6 4.8 1.8 200 11.5 1.2
12 9.6 3.6 100 46 1.2
24 19.2 7.2 50 184 1.2
48 38.4 14.4 25 735 1.2
110 88 33 11 3750 1.2
120 96 36 10 4550 1.2
220 176 66 5 14400 1.2
240 192 72 5 14400 1.2
Тип DC
6 4.8 0.6 150 40 0.9
12 9.6 1.2 75 160 0.9
24 19.2 2.4 36.9 650 0.9
48 38.4 4.8 18.5 2600 0.9
110 88 11 10 11000 0.9

Параметры контактов
Модель TRY-2C (DPDT) TRY-4C (4PDT)
Значения параметров 10 А, 220 B (АС)
10 А, 28 B (DC)
5 А, 277 B (АС)
5 А, 28 B (DC)
Макс. напряжение переключ. 220 B (AC)
28 B (DC)
Макс. ток переключ. 10 А 5 А
Макс. мощность переключ. 2200 ВА
280 Вт
1100 ВА
140 Вт
Минимальная нагрузка 100 мА 5 В (DC)

Сопротивление контактов, мОм 100
Время срабатывания, мс 25
Время отпускания, мс 25
Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) 1500
Напряжение пробоя между группами контактов в теч. 1 мин., В (AC) 750
Напряжение пробоя между разомкн. контактами в теч. 1 мин., В (AC) 750
Макс. количество срабатываний 20 операций/мин.
Сопротивление изоляции, МОм (при 500 В) 100
Рабочая температура, °С -40 +70
Относительная влажность, % 40-85
Ударопрочность 20G мин.
Виброустойчивость 6G, 10-55 Гц, дв. ампл. 1 мм
Механический ресурс срабатывания 1х107

TRY (TRY.pdf, 236 Kb) [Скачать]
