TRY-110VDC-S-2C

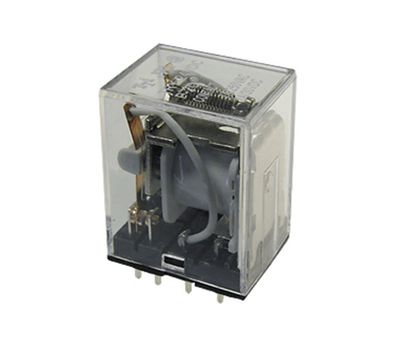

Фото 9936: TRY-110VDC-S-2C

Наведите на картинку для увеличения

201.40 Р
186.20 Р10+
167.20 Р100+
50 шт.
Оптовые цены:
Кол-во 10+ 100+
Цена 186.20 Р 167.20 Р

Минимальное кол-во: 1.

10137061
Бренд:TAISHING
Норма упаковки:1

Электромагнитные реле постоянного тока из серии TRY конструктивно выполнены в негерметичном корпусе с прозрачной крышкой и содержат две (DPDT) или четыре (4PDT) переключающих групп контактов. Реле рассчитаны на коммутацию тока силой до 10 А (DPDT) и до 5 А (4PDT), что соответствует мощности в нагрузке 280 Вт (2200 ВА) и 140 Вт (1100 ВА), соответственно. Типовая мощность, потребляемая катушкой, не превышает 0,9 Вт.

Подключение проводов к выводам реле TRY возможно как непосредственно с помощью пайки, так и с использованием соответствующих колодок серии PYF, облегчающих крепление реле на DIN-рейку или плоскую поверхность: для реле TRY-2C (DPDT) рекомендуются колодки PYF-08A или PYF-08AE, а для реле TRY-4C (4PDT) – колодки PYF-14A или PYF-14AE.

  • Вес реле: 37 г;
  • Материал контактов: AgCdO;
  • Габаритные размеры: 35,5х28х21,5 мм;
  • Соответствует стандартам UL и cUL (Е156521).

Параметры обмотки

UНОМ, В UСРАБ, В UОТП, В IНОМ, мА RКАТ, Ом ±10 % PКАТ, Вт
6 4.8 0.6 150 40 0.9
12 9.6 1.2 75 160 0.9
24 19.2 2.4 36.9 650 0.9
48 38.4 4.8 18.5 2600 0.9
110 88 11 10 11000 0.9

 Параметры контактов

Модель TRY-2C (DPDT) TRY-4C (4PDT)
Максимальный ток 10 А, 220 B (АС)
10 А, 28 B (DC)
5 А, 277 B (АС)
5 А, 28 B (DC)
Макс. напряжение переключения 220 B (AC)
28 B (DC)
Макс. ток переключения 10 А 5 А
Макс. мощность переключения 2200 ВА
280 Вт
1100 ВА
140 Вт
Минимальная нагрузка 100 мА 5 В (DC)
Сопротивление контактов, мОм 100
Время срабатывания, мс 25
Время отпускания, мс 25
Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) 1500
Напряжение пробоя между группами контактов в теч. 1 мин., В (AC) 750
Напряжение пробоя между разомкн. контактами в теч. 1 мин., В (AC) 750
Макс. количество срабатываний 20 операций/мин.
Сопротивление изоляции, МОм (при 500 В) 100
Рабочая температура, °С -40 +70
Относительная влажность, % 40-85
Ударопрочность 20G мин.
Виброустойчивость 6G, 10-55 Гц, дв. ампл. 1 мм
Механический ресурс срабатывания 1х107

Параметры для заказа

TRY

-

12V

DC

-

S

-

4C

L

1



2

3



4



5

6

  1. TRY – семейство реле TTI
  2. 12V – номинальное напряжение катушки (6, 12, 24, 48, 110 В)
  3. DC – тип тока управления (DC – постоянный ток, AC – переменный ток)
  4. S – способ подключения (S – пайка или установка в колодку, P – монтаж на ПП)
  5. 4C – количество переключающих групп контактов (4C – 4PDT, 2C – DPDT)
  6. L  – светодиод (<пусто> – стандартное исполнение)
TRY-110VDC-S-2C реле электромагн. DC 110В (рис.2)

TRY (TRY.pdf, 236 Kb) [Скачать]

TRY RELAY (TRY_RELAY.pdf, 205 Kb) [Скачать]
