TRL-24VAC-S-2C

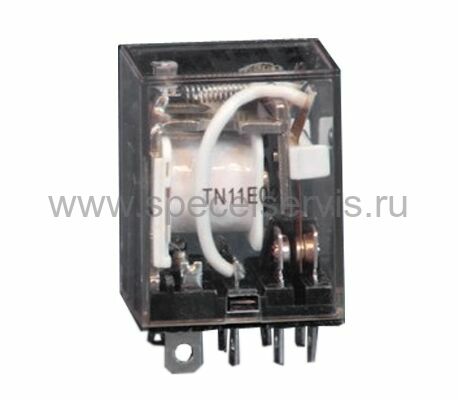

TRL-24VAC-S-2C TAISHING - фото

Наведите на картинку для увеличения

249.57 Р
211.50 Р25+
180.48 Р100+
2 шт.
Оптовые цены:
Кол-во 25+ 100+
Цена 211.50 Р 180.48 Р

Минимальное кол-во: 1.

10137070
Бренд:TAISHING
Норма упаковки:25
Код даты:н/о

TRL-24VAC-S-2C – Описание

  • Вес 37 г
  • Материал контактов: AgCdO
  • Соответствует стандартам UL и cUL (Е156521)
  • Макс. допуст. рабочее напряжение 110% от номинального напряжения

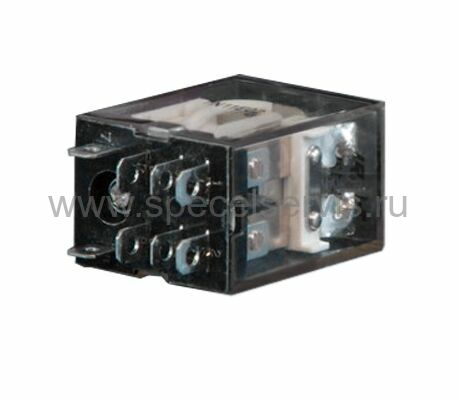

TRL-24VAC-S-2C реле электромагн. 24В (рис.2)

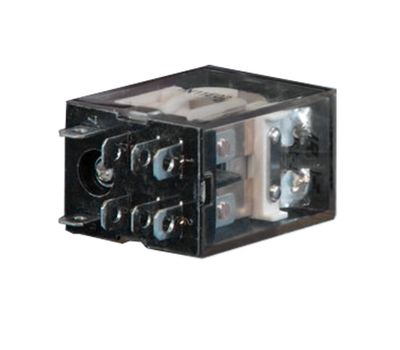

TRL-24VAC-S-2C реле электромагн. 24В (рис.3)
Параметры обмотки
Номин. напряжение, В Напряжение срабатывания, В Напряжение отпускания, В Номин. ток, мА Сопротивление катушки, Ом (±10%) Потребляемая мощность, ВА (AC) Вт (DC)
Тип AC
6 4.8 1.8 183 11.5 1.2
12 9.6 3.6 91 46 1.2
24 19.2 7.2 46 184 1.2
48 38.4 14.4 24 735 1.2
110 88 33 11 3900 1.2
120 96 36 9.8 4550 1.2
220 176 66 4.2 14400 1.2
240 192 72 5.5 15210 1.2
Тип DC
6 4.8 0.6 150 40 0.9
12 9.6 1.2 75 160 0.9
24 19.2 2.4 37.2 650 0.9
48 38.4 4.8 18.8 2560 0.9
110 88 11 8.2 13444 0.9
220 176 22 4.1 53778 0.9
Параметры контактов
Модель TRL-2C
Значения параметров 10 А, 277 B (АС)
10 А, 28 B (DC)
Макс. напряжение переключ. 300 B (AC)
30 B (DC)
Макс. ток переключ. 10 А
Макс. мощность переключ. 2770 ВА
280 Вт
Минимальная нагрузка 100 мА 5 В (DC)
Сопротивление контактов, мОм 100
Время срабатывания, мс 25
Время отпускания, мс 25
Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) 1500
Напряжение пробоя между группами контактов в теч. 1 мин., В (AC) 750
Напряжение пробоя между разомкн. контактами в теч. 1 мин., В (AC) 750
Макс. количество срабатываний 20 операций/мин.
Сопротивление изоляции, МОм (при 500 В) 100
Рабочая температура, °С -40 +70
Относительная влажность, % 40-85
Ударопрочность 20G мин.
Виброустойчивость 6G, 10-55 Гц, дв. ампл. 1 мм
Механический ресурс срабатывания 1х107

TRL-24VAC-S-2C – Прикрепленные файлы

TRL RELAY (TRL_RELAY.pdf, 7,265 Kb) [Скачать]
