TRL-220VAC-S-2C-R

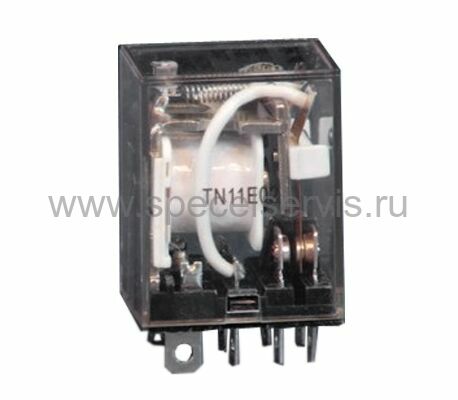

TRL-220VAC-S-2C-R TAISHING - фото

Наведите на картинку для увеличения

261.50 Р
238.10 Р30+
216.45 Р100+
Под заказ
Оптовые цены:
Кол-во 30+ 100+
Цена 238.10 Р 216.45 Р

Минимальное кол-во: 1.

10130575
Бренд:TAISHING
Норма упаковки:25
Условия поставки:Под заказ
Срок поставки:По запросу

TRL-220VAC-S-2C-R – Описание

Реле TRL-220VAC-S-2C-R

Силовое негерметичное реле. Способ подключения выводов - ножевые контакты

Основные характеристики:

  • Размер : 42×21.5×35.5 мм
  • Тип контактов - 2С
  • Материал контактов: AgCdO
  • Тип тока катушки - АС
  • Напряжение обмотки - 220VAC
  • Максимальная мощность катушки - 1.2 Вт
  • Номинальный ток коммутации - 10 А
  • Коммутируемое напряжение DC (макс) - 30 В
  • Коммутируемое напряжение AC (пиковое) - 250 В
  • Напряжение изоляции катушка-контакты : 1500 В
  • Диапазон рабочих температур : -40.....+70 ℃
  • Соответствует стандартам UL и cUL (Е156521)
  • Максимально допустимое рабочее напряжение 110% от номинального напряжения
  • Вес - 37 г

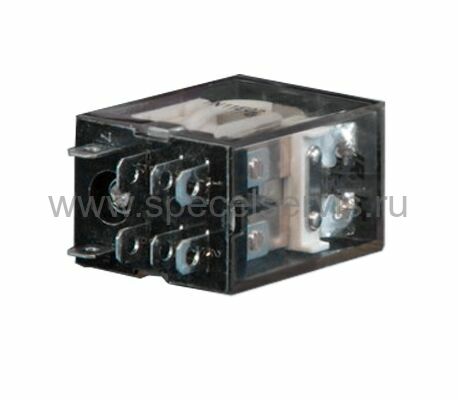

TRL-220VAC-S-2C-R реле электромагн. перем. 10А 220В (рис.2)

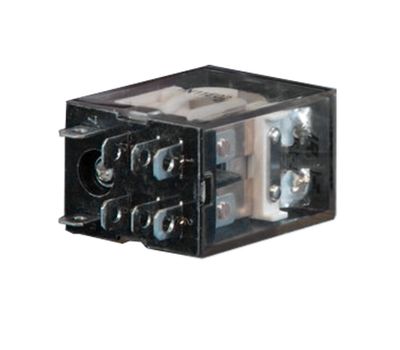

TRL-220VAC-S-2C-R реле электромагн. перем. 10А 220В (рис.3)
Параметры обмотки
Номин. напряжение, В Напряжение срабатывания, В Напряжение отпускания, В Номин. ток, мА Сопротивление катушки, Ом (±10%) Потребляемая мощность, ВА (AC) Вт (DC)
Тип AC
6 4.8 1.8 183 11.5 1.2
12 9.6 3.6 91 46 1.2
24 19.2 7.2 46 184 1.2
48 38.4 14.4 24 735 1.2
110 88 33 11 3900 1.2
120 96 36 9.8 4550 1.2
220 176 66 4.2 14400 1.2
240 192 72 5.5 15210 1.2
Тип DC
6 4.8 0.6 150 40 0.9
12 9.6 1.2 75 160 0.9
24 19.2 2.4 37.2 650 0.9
48 38.4 4.8 18.8 2560 0.9
110 88 11 8.2 13444 0.9
220 176 22 4.1 53778 0.9
Параметры контактов
Модель TRL-2C
Значения параметров 10 А, 277 B (АС)
10 А, 28 B (DC)
Макс. напряжение переключ. 300 B (AC)
30 B (DC)
Макс. ток переключ. 10 А
Макс. мощность переключ. 2770 ВА
280 Вт
Минимальная нагрузка 100 мА 5 В (DC)
Сопротивление контактов, мОм 100
Время срабатывания, мс 25
Время отпускания, мс 25
Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) 1500
Напряжение пробоя между группами контактов в теч. 1 мин., В (AC) 750
Напряжение пробоя между разомкн. контактами в теч. 1 мин., В (AC) 750
Макс. количество срабатываний 20 операций/мин.
Сопротивление изоляции, МОм (при 500 В) 100
Рабочая температура, °С -40 +70
Относительная влажность, % 40-85
Ударопрочность 20G мин.
Виброустойчивость 6G, 10-55 Гц, дв. ампл. 1 мм
Механический ресурс срабатывания 1х107



TRL-220VAC-S-2C-R – Прикрепленные файлы

TRL RELAY (TRL_RELAY.pdf, 7,265 Kb) [Скачать]
