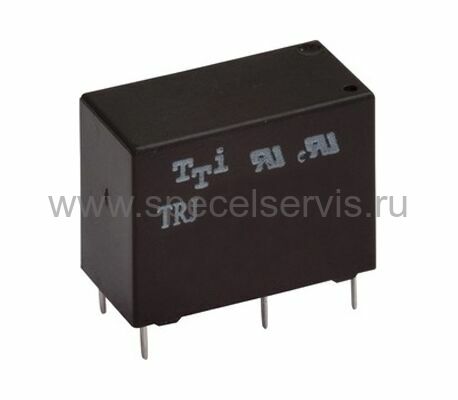

TRJ-9VDC-FB-AL
Наведите на картинку для увеличения
TRJ-9VDC-FB-AL – Описание
- Способ монтажа: TRJ-SA, TRJ-SB - допустима смывка; TRJ-FB - без воздействия флюса
- Материал контактов: TRJ-SA - AgNi; TRJ-SB, TRJ-FB - AgCdO
- Вес 7 г
- Соответствует стандартам UL и cUL (Е156406)
- Напряжение срабатывания 75% от номинального напряжения
- Напряжение отпускания 5% от номинального напряжения
- Макс. допуст. рабочее напряжение 110% от номинального напряжения
| Модель | Номин. напряжение, В | Номин. ток, мА | Сопротивление катушки, Ом (±10%) | Потребляемая мощность, Вт |
| TRJ-AL, TRJ-CL | 5 | 40 | 125 | 0.2 |
| 9 | 22.5 | 400 | 0.2 | |
| 12 | 16.7 | 720 | 0.2 | |
| 24 | 8.57 | 2800 | 0.2 | |
| TRJ-CD | 9 | 50 | 180 | 0.45 |

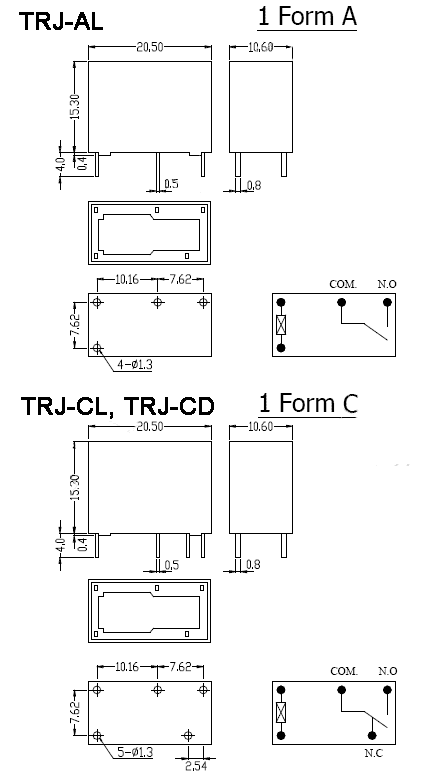

| Модель | TRJ-AL | TRJ-CL, TRJ-CD | |
| N/O | N/C | ||
| Значения параметров Активная нагрузка (cosФ=1) |
5 А, 30 B (DC) 5 А, 250 B (АС) 10 А, 125 B (АС) |
5 А, 30 B (DC) 5 А, 250 B (АС) 10 А, 125 B (АС) |
3 А, 30 B (DC) 3 А, 250 B (АС) |
| Макс. допуст. напряжение | 30 B (DC) 277 B (AC) | ||
| Макс. допуст. ток | 10 А | 10 А | 3 А |
| Макс. допуст. мощность | 150 Вт 1250 ВА | 150 Вт 1250 ВА | 90 Вт 750 ВА |
| Сопротивление контактов, мОм | 100 |
| Время срабатывания, мс | 8 |
| Время отпускания, мс | 5 |
| Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) | 4000 |
| Напряжение пробоя между контактами в теч. 1 мин., В (AC) | 1000 |
| Сопротивление изоляции, МОм (при 500 В) | 1000 |
| Рабочая температура, °С | -40 +70 |
| Относительная влажность, % | 35-95 |
| Ударопрочность | 100 м/с2 |
| Механический ресурс срабатывания | 1х107 |
