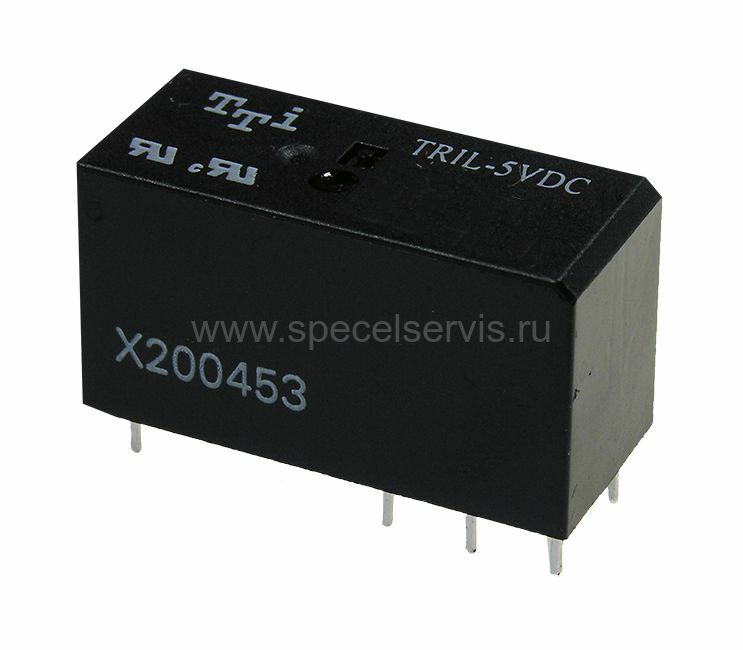

TRIL-5VDC-SD-1CH-R
Наведите на картинку для увеличения
TRIL-5VDC-SD-1CH-R – Описание
Силовое реле TRIL-5VDC-SD-1CH-R
Может использоваться в : микроволновых печах, факсах, холодильниках, кондиционерах , стереооборудовании, телевизорах, торговых аппаратах и т.п.
Основные характеристики:
- Возможности коммутации 16A
- конфигурации с 1 и 2 полюсами
- Диэлектрическая катушка 5 кВ / 10 мм для подключения к контактам.
- Низкая высота 15,7 мм.
- Доступны запечатанные и незапечатанные типы
- Способ монтажа: допустима смывка
- Материал контактов: AgCdO
- Соответствует стандартам UL и cUL (Е156406)
- Напряжение срабатывания 70% от номинального напряжения
- Напряжение отпускания 10% от номинального напряжения
- Максимально допустимое рабочее напряжение 110% от номинального напряжения
- Вес - 13 г
| Модель | Номин. напряжение, В | Номин. ток, мА | Сопротивление катушки, Ом (±10%) | Потребляемая мощность, Вт |
| TRIL | 5 | 80.6 | 62 | 0.4 |
| Модель | TRIL-1CH | TRIL-2CM |
| Значения параметров Активная нагрузка (cosФ=1) |
12 А, 250 B (АС) | 8 А, 250 B (АС) |
| Макс. допуст. напряжение | 250 B (AC) / 125 В (DС) | 250 B (AC) / 125 В (DС) |
| Макс. допуст. ток | 12 А | 8 А |
| Макс. допуст. мощность | 3000 ВА 360 Вт | 2000 ВА 240 Вт |
| Минимальная нагрузка | 10 B (DC), 10 мА | 10 B (DC), 10 мА |
| Сопротивление контактов, мОм | 50 |
| Время срабатывания, мс | 7 |
| Время отпускания, мс | 3 |
| Напряжение пробоя между катушкой и контактом в теч. 1 мин., В (AC) | 5000 |
| Напряжение пробоя между группами контактов в теч. 1 мин., В (AC) | 2500 |
| Напряжение пробоя между разомкн. контактами в теч. 1 мин., В (AC) | 1000 |
| Сопротивление изоляции, МОм (при 500 В) | 1000 |
| Рабочая температура, °С | -40 +70 |
| Относительная влажность, % | 35-85 |
| Ударопрочность | 100 м/с2 |
| Механический ресурс срабатывания | 1х107 |
