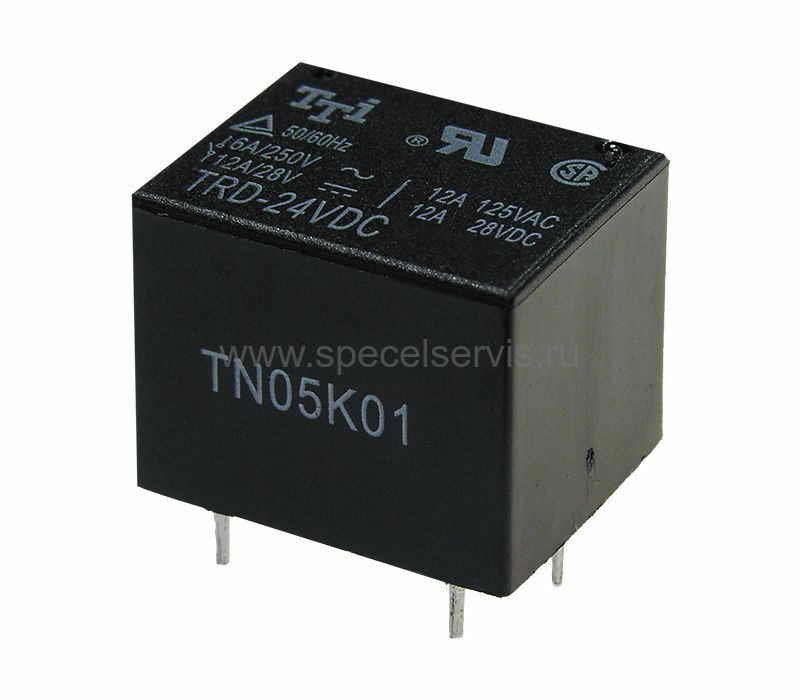

TRD-24VDC-SC-CL-R

Электромагнитные реле серии TRD конструктивно выполнены в герметичном корпусе с одной переключающей группой контактов (SPDT) и рассчитаны на коммутацию тока силой до 12 А, что соответствует мощности в нагрузке 1440 ВА или 336 Вт. Типовая мощность, потребляемая катушкой реле с высокой чувствительностью, не превышает 0,36 Вт.

Кроме компактных размеров, реле TRD отличаются также малым весом, увеличенным механическим ресурсом срабатываний, высокой скоростью переключения и устойчивостью к ударным нагрузкам с ускорением не менее 10 g.

• Активная нагрузка (cosФ=1):
• 12 А, 28 B DC (UL),
• 12 А, 120 B АС,
• 12 А, 28 B DC (TUV),
• 6 А, 250 B АС;
• Максимально допустимое напряжение: 250 B AC, 110 B DC;
• Максимально допустимый ток: 12 А;
• Максимально допустимая мощность: 1440 ВА, 336 Вт;
• Минимальная нагрузка: 5 B DC, 10 мА;
• Сопротивление контактов: 100 мОм;
• Время срабатывания: 10 мс;
• Время отпускания: 5 мс;
• Напряжение срабатывания: 75 % от номинального напряжения;
• Напряжение отпускания: 5 % от номинального напряжения;
• Максимально допустимое рабочее напряжение: 120 % от номинального напряжения;
• Напряжение пробоя между катушкой и контактом: 1500 В AC (1 мин);
• Напряжение пробоя между контактами: 750 В AC (1 мин);
• Максимальная скорость срабатываний: 300 операций/мин;
• Механический ресурс срабатывания: 1х10⁷;
• Сопротивление изоляции: 100 МОм (при 500 В);
• Относительная влажность: 45…85 %;
• Вес: 10 г;
• Устойчивость к ударам: не менее 10 g (100 м/с);
• Соответствует стандартам UL и cUL (Е156521), CSA (LR102317), TUV (R50062544);
• Максимальное повышение температуры обмотки: 35 °С;
• Рабочий температурный диапазон: -30…+80 °С.
