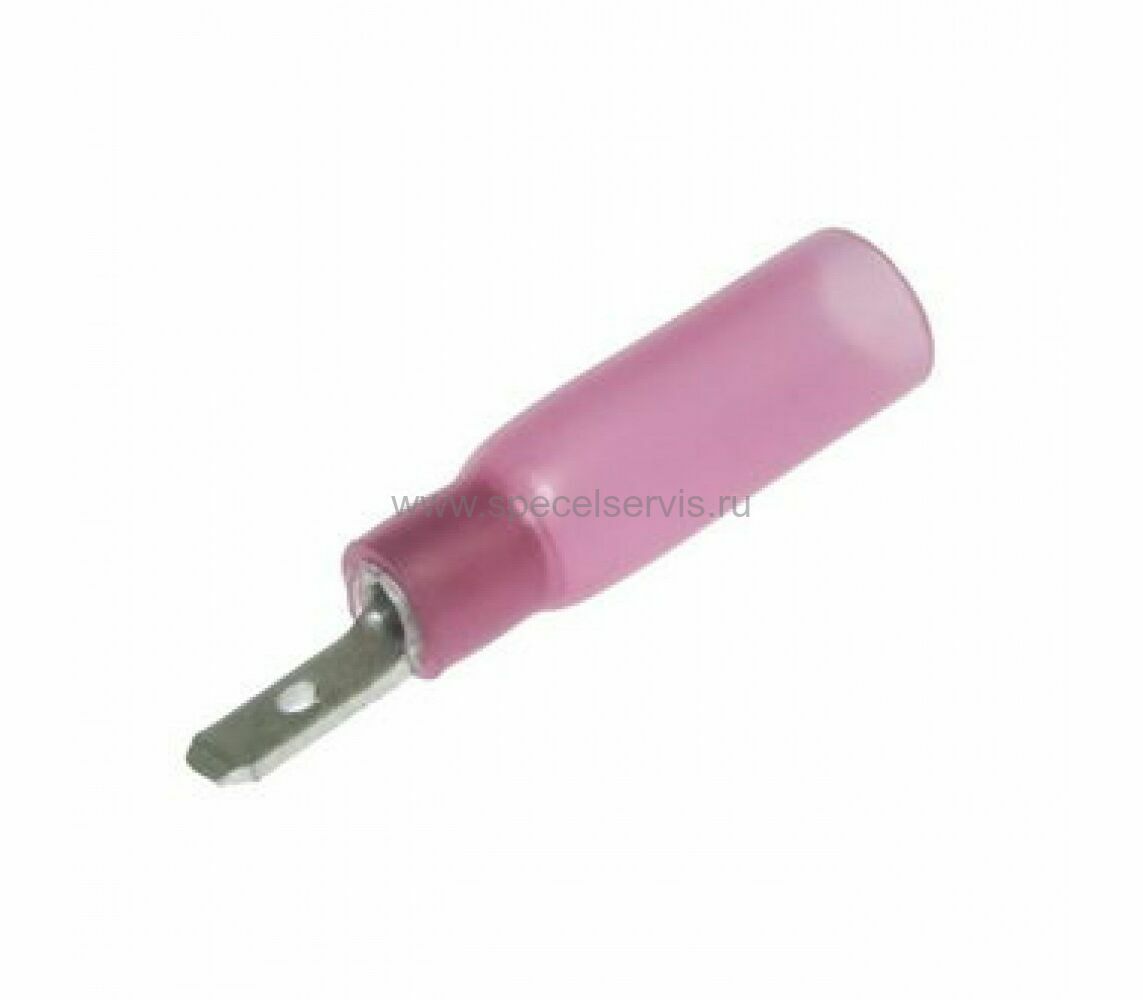

MDD5.5-250 красный

MDD5.5-250 красный CHS - фото

Наведите на картинку для увеличения

2.36 Р
2.20 Р100+
2.05 Р500+
10000 шт.
Оптовые цены:
Кол-во 100+ 500+
Цена 2.20 Р 2.05 Р
+

Минимальное кол-во: 1.

10159707
Бренд:CHS
Норма упаковки:1
Код даты:22+

MDD5.5-250 красный – Описание

Обжимная клемма

Для быстрого соединения, изолированная на максимальное напряжение 250 В.

Технические характеристики:

  • вид монтажа: обжим на провод
  • тип клеммы: гнездовая, для быстрого соединения, изолированная
  • максимальное напряжение питания: 250 В
  • удельное сопротивление: 1 Ом х 1012 см.
  • максимальное сечение провода: 1,5 мм.
  • ширина ножевой части клеммы: 250 мм.
  • толщина подходящего лепестка под клемму: 0,8мм.
  • ширина подходящего лепестка под клемму: 6,35 мм.
  • максимальная толщина клеммы: 0,4 мм.
  • диапазон рабочих температур: - 20.......+ 45 ℃
  • цвет изолятора: красный
  • форма контакта: прямая
  • материал изолятора: ПВХ
  • материал клеммы: латунь
  • длина клеммы: 25 мм.
  • модель: MDD5.5

Габаритный чертеж:



Наименование

Присоединяемый контакт

Толщина материала

Размеры, мм

B

d

D

L

H

Сечение провода 0.5−1.5 мм2 (22-16 AWG), Iном=10A

MDD1.25-110(8)

0.8x2.8

0.8

2.8

1.70

4.3

17.7





10.0

MDD1.25-187(5)

0.5x4.75

0.5

4.75

1.70

4.3

20.0

MDD1.25- 167(8)

0.6x4.75

0.8

4.75

1.70

4.3

16.5

MDD1.25-250

0.8x6.35

0.4

6.35

1.70

4.3

21.0

Сечение провода 1.5−2.5 мм2 (16-14 AWG), Iном=15A

MDD2-187(5)

0.5x4.75

0.5

4.75

2.3

4.3

20.0



10.0

MDD2-187(8)

0.8x4.75

0.8

4.75

2.3

4.3

18.5

MDD2-250

0.8x6.35

0.4

6.35

2.3

4.3

21.0

Сечение провода 4.0−6.0 мм2 (12-10 AWG), Iном=24A

MDD5.5-250



0.8x6.35

0.4

6.35

3.4

5.7

25.0

14.0

MDD5.5-250 красный – Характеристики
