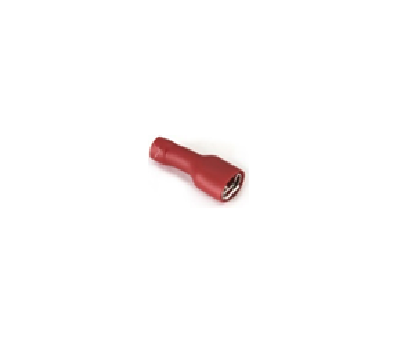

FDFD2-187(8) красный
Наведите на картинку для увеличения
FDFD2-187(8) красный – Описание
Обжимная клемма
Для быстрого соединения, изолированная на максимальное напряжение 250 В.
Технические характеристики:
- вид монтажа: обжим на провод
- тип клеммы: гнездовая, для быстрого соединения, изолированная
- максимальное напряжение питания: 250 В
- удельное сопротивление: 1 Ом х 1012 см.
- максимальное сечение провода: 2,5 мм.
- ширина ножевой части клеммы: 250 мм.
- толщина подходящего лепестка под клемму: 0,5 мм.
- ширина подходящего лепестка под клемму: 4,75 мм.
- максимальная толщина клеммы: 0,35 мм.
- диапазон рабочих температур: - 20.....+ 45 ℃
- цвет изолятора: красный
- форма контакта: прямая
- материал изолятора: ПВХ
- материал клеммы: латунь
- длина клеммы: 20 мм.
- модель: FDFD2
Габаритный чертеж:
| Наименование | Присоединяемый контакт | Размеры, мм | ||||
| W | B | D | d | L | ||
| Сечение провода 0.5−1.5 мм2 (22-16 AWG), Iном=10A | ||||||
| FDFD1.25-110(5) | 0.5x2.8 | 3.8 | 3.2 | 2.7 | 1.7 | 19.0 |
| FDFD1.25-110(8) | 0.8x2.8 | 3.8 | 3.2 | 2.7 | 1.7 | 19.0 |
| FDFD1.25-187(5) | 0.5x4.75 | 5.6 | 5.0 | 4.0 | 1.7 | 20.0 |
| FDFD1.25-187(8) | 0.8x4.75 | 5.6 | 5.0 | 4.0 | 1.7 | 20.0 |
| FDFD1.25-250 | 0.8x6.35 | 7.4 | 6.6 | 4.0 | 1.7 | 21.5 |
| Сечение провода 1.5−2.5 мм2 (16-14 AWG), Iном=15A | ||||||
| FDFD2-187(5) | 0.5x4.75 | 5.6 | 5.0 | 4.5 | 2.3 | 20.0 |
| FDFD2-187(8) | 0.8x4.75 | 5.6 | 5.0 | 4.5 | 2.3 | 20.0 |
