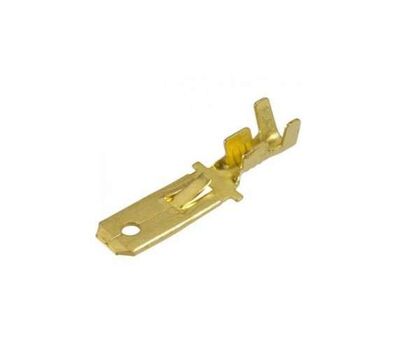

DJ611-6.3A – Описание
Наконечник кабельный плоский (ножевой) неизолированный обжимной (штекер). На провод сечением 0,5-0,8 мм2. Предназначен для формирования разъемных соединений многожильных и одножильных проводов. Ширина контактной части 6,3 мм.
Рис. | Артикул | Металл | Толщина провода | Размеры (mm) | Толщина металла | |||
D | W | L | E | |||||
A | DJ611-2.8×0.5B | Латунь | 1,0-1,5 | / | 2,8 | 21,0 | 12,0 | 0,5 |
B | DJ611-6.3A | 0,5-0,8 | 7,9 | 6,3 | 25,0 | 13,8 | 0,4 | |
B | DJ611-6.3B | 1,0-1,5 | 7,9 | 6,3 | 25,0 | 13,8 | 0,4 | |
B | DJ612-6.3C | 2,0-2,5 | 7,9 | 6,3 | 25,0 | 13,8 | 0,4 | |
C | DJ617-6.3B | 1,0-1,5 | / | 6,3 | 19,2 | / | 0,4 |
DJ611-6.3A – Характеристики
- Функциональное назначение: клемма разъемная;
- Тип наконечника: штекер (папа);
- Сечение провода: 0,5-0,8 мм2;
- Ширина контактной части (W): 6,3 мм;
- Длина контактной части (E): 13,8 мм;
- Общая длина: 25 мм;
- Метод монтажа: опрессовка;
- Номинальный ток: 15 А;
- Материал: латунь;
- Толщина материала: 0,4 мм
