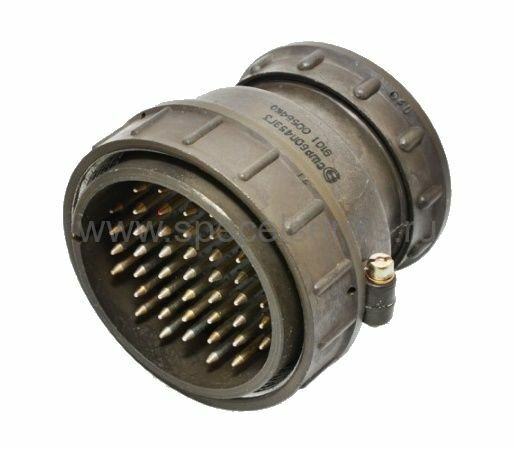

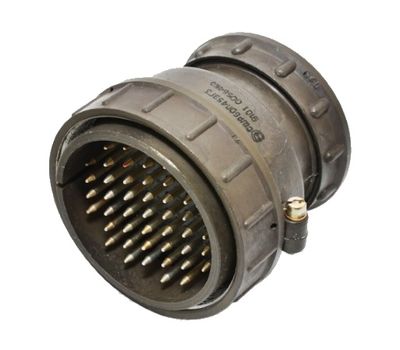

СШР60П45ЭГ3

Общие характеристики соединителей СШР:

Тип соединителя:

специальный, негерметичный

Климатическое исполнение:

УХЛ

Условный размер корпуса:

20, 28, 32, 36, 48, 55, 60

Состав соединителя:

вилка, розетка

Вид корпуса:

блочный (приборный), кабельный

Исполнение монтажной части:

без патрубка, с прямым патрубком, с угловым патрубком

Вид гайки патрубка:

для экранированного кабеля

Вид сочленения:

резьбовое

Поляризация корпуса:

одношпоночная

Покрытие контактов:

серебро

Способ монтажа:

объемный, пайкой

Монтаж:

внутренний

Технические параметры соединителей СШР:

Общее количество контактов:

2, 3, 4, 7, 10, 15, 20, 26, 30, 45, 50

Максимальный ток на одиночный контакт, А:

10....35

Максимальная токовая нагрузка на соединитель, А:

50....540

Сопротивление контактов, не более, МОм:

1,0

Максимальное рабочее напряжение, В:

850

Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:

5000

Синусоидальная вибрация, диапазон частот, Гц:

5....2000

Синусоидальная вибрация, ускорение, м/с² (g):

300 (30)

Механический удар, одиночного действия с ускорением, м/с² (g):

5000 (500)

Механический удар, многократного действия с ускорением, м/с² (g):

350 (35)

Атмосферное пониженное давление, Па (мм рт.ст.) :

1,3·10^-4 (10^-6)

Рабочая температура окружающей среды, °C:

от -60 до +85

Смена температур с учетом температуры перегрева контактов, °C:

от -60 до +115

Минимальная наработка, часов:

1000

Количество сочленений-расчленений:

500

Срок сохраняемости, лет:

25
