СНЦ28-10/18В-1-В

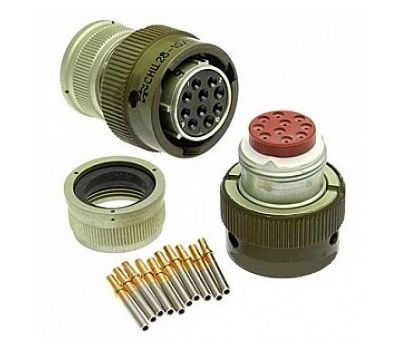

СНЦ28-10/18В-1-В ЭЛЕКТРОСОЕДИНИТЕЛЬ - фото

Наведите на картинку для увеличения

2 441.00 Р
2 237.00 Р5+
2 136.00 Р50+
Под заказ
Оптовые цены:
Кол-во 5+ 50+
Цена 2 237.00 Р 2 136.00 Р

Минимальное кол-во: 1.

10124673
Бренд:ЭЛЕКТРОСОЕДИНИТЕЛЬ
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

СНЦ28-10/18В-1-В – Описание

Соединители типа СНЦ23

Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.

Приборная и кабельная часть соединителя СНЦ23 может изготавливается без кожуха, с прямым или угловым кожухом или с обоймой под термоусаживающиеся трубки.

Розетки СНЦ23 сочленяются с вилками СНЦ27, 28, 29, выпускаемыми по техническим условиям бРО.364.ОЗВlУ, сочленение соединителей - байонетное.

Вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.

Монтаж проводов - обжимкой.

По отдельному заказу возможна поставка приборных (ЭП) и кабельных (ЭК) эксплуатационных заглушек.

Покрытие контактов: золото.

Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕО. 364.241 ТУ(НКЦС.43441 О.112ТУ)

СНЦ23-32/27-В-1-В     разъем (рис.2)

  • Общее кол-во контактов: 3, 4, 7, 10, 19, 24, 28, 32, 41, 43, 45, 55, 61
  • Рабочий ток на контакт: от 3,6 А
  • Рабочий ток на контакт: до 15 А
  • Максимальное рабочее напряжение: 700 В
  • Вилка или розетка: вилка, розетка
  • Приборный или кабельный: приборный, кабельный
  • Исполнение монтажной части: без патрубка, прямой, угловой
  • Герметичный или негерметичный: негерметичный
  • Экранированный или неэкранированный: экранированный
  • Вид сочленения: байонетный
  • Количество сочленений: 500
  • Рабочая температура среды:от -60°C до 200°C
  • Способ монтажа: обьемный, обжимкой
  • Монтаж: внутренний

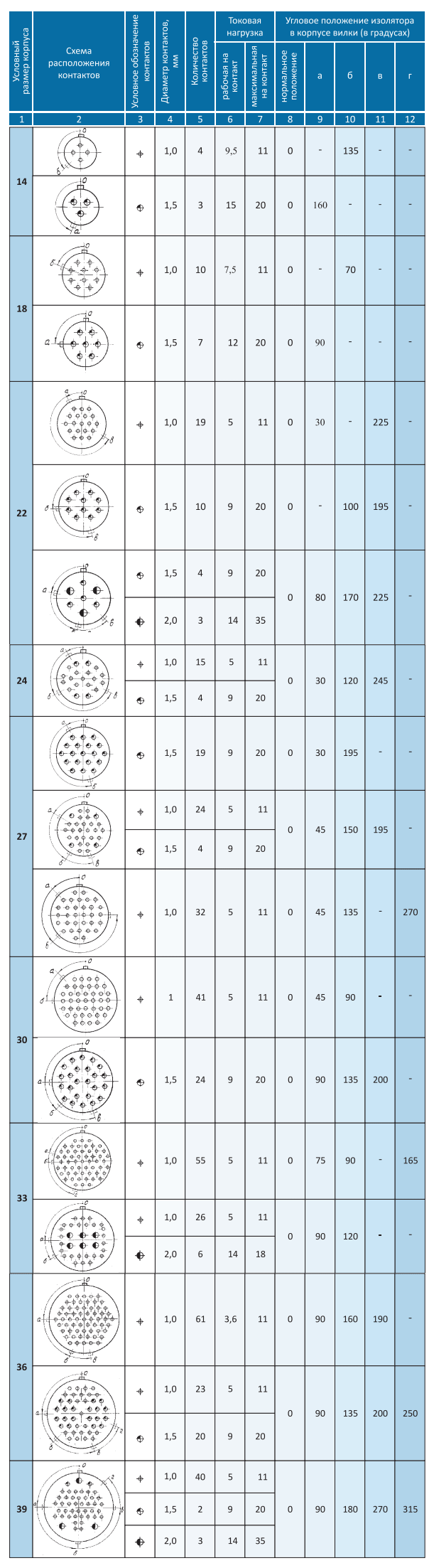

  • СНЦ23-32/27-В-1-В     разъем (рис.3)

    Информация для заказа

    СНЦ23 - 4 / 14 В - 1 - а(б,в,г) - В
    1   2   3 4   5   6   7

    СНЦ28-10/18В-1-В – Прикрепленные файлы

    СНЦ28-1018В-6-В (СНЦ28-1018В-6-В.pdf, 154 Kb) [Скачать]

    СНЦ28-10/18В-1-В – Характеристики
