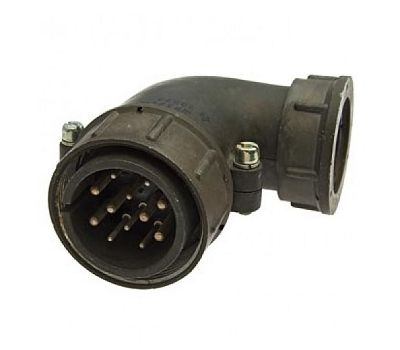

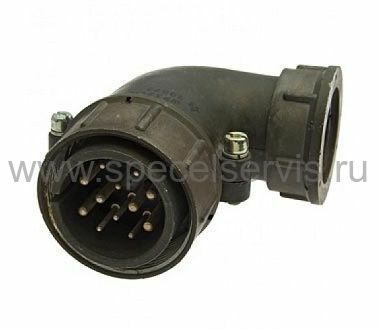

ШР48У20ЭГ1 вилка кабельная – Описание
Структура условного обозначения:
ШР48У20ЭГ1
ШР - тип соединителя;
48 - условный размер корпуса;
У - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
20 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш - розетка, Г - вилка;
1 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус.
Общие характеристики соединителей ШР:
Тип соединителя: негерметичный
Климатическое исполнение: УХЛ
Условный размер корпуса: 12, 16, 20, 28, 32, 36, 40, 48, 55, 60
Состав соединителя: вилка, розетка
Вид корпуса: блочный (приборный), кабельный
Исполнение монтажной части: без патрубка, с прямым патрубком, с угловым патрубком
Вид сочленения: резьбовое
Поляризация корпуса: одношпоночная
Покрытие контактов: серебро, никель
Способ монтажа: объемный, пайкой
