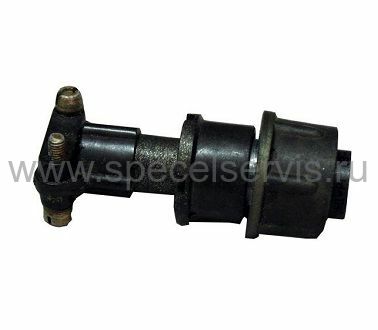

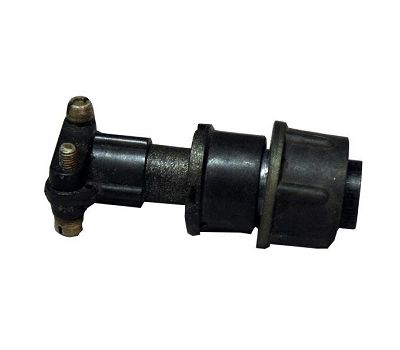

ОНЦ-РГ-09-4/14-Р12

Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.

Соединители состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.

Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Сочленение соединителей: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: никель

Соединители предназначены для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.

Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствие с техническими условиями бР0.364.082ТУ.

Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ по ГЕО.364.126ТУ.

Возможно применение эксплуатационных металлических приборных и кабельных заглушек соединителей серии 2РМТ.

Технические характеристики

• Общее кол-во контактов: 4, 7, 10, 19, 24, 32, 45, 50
• Рабочий ток на контакт от, А: 15
• Рабочий ток на контакт до, А: 15
• Максимальное рабочее напряжение, В: 500
• Вилка или розетка: вилка, розетка
• Приборный или кабельный: приборный, кабельный
• Исполнение монтажной части: без патрубка, прямой
• Герметичный или негерметичный: негерметичный
• Экранированный или неэкранированный: экранированный
• Вид сочленения: резьбовой
• Количество сочленений: 500
• Рабочая температура среды от, °C: -60
• Рабочая температура среды до, °C: 70
• Способ монтажа: объемный, пайкой
• Монтаж: внутренний

Технические характеристики ОНЦ-РГ-09-4/14-Р12:

 Максимальный рабочий ток на каждый контакт - 2,5 А.

Максимальный ток на одиночный контакт - 5 А.

Максимальное рабочее напряжение - 500 В.

Диаметр контактов - 1 мм.

Сопротивление контактов - не более 50 мОм.

Сопротивление изоляции в нормальных климатических условиях - не менее 5000 МОм.

Количество сочленений-расчленений - 500.

Минимальная наработка изделия разъем ОНЦ-РГ-09-4/14-Р12 - 10 000 ч.

Срок сохраняемости - 6 лет.

Сочленение корпусов - резьбовое.

Поляризация корпуса - одношпоночная.

Покрытие контактов - никель.

Соединитель ОНЦ-РГ-09-4/14-Р12 предназначен для монтажа экранированными или неэкранированными кабелями при этом изменяется вид концевой гайки патрубка.

 Габаритные размеры розетки:

- диаметр - 22 мм;

- длина - 25 мм.

Длина патрубка - 34 мм.

Варианты исполнения соединителя ОНЦ-РГ-09-4/14-Р12 в зависимости от вида приёмки:

- отдел технического контроля - ОНЦ-РГ-09-4/14-Р12 ОТК;

- особо стойкие (особо стабильные) - ОСОНЦ-РГ-09-4/14-Р12, ОНЦ-РГ-09-4/14-Р12 ОС;

- приемка заказчика - ОНЦ-РГ-09-4/14-Р12 ПЗ;

- военная приемка - ОНЦ-РГ-09-4/14-Р12 ВП.

 Условия эксплуатации:

 Температура окружающего воздуха ОНЦ-РГ-09-4/14-Р12 - от -60° С до +70° С.

Атмосферное пониженное давление - 5,3·10^-4 Па (400 мм рт. ст.).

 Синусоидальная вибрация:

- диапазон частот - от 1 Гц до 5000 Гц;

- ускорение - 100 м/с².

 Ускорение механического удара для розетки ОНЦ-РГ-09-4/14-Р12:

- одиночного действия - 1500 м/с²;

- многократного действия - 400 м/с².

Климатическое исполнение - умеренно холодный климат (УХЛ).
