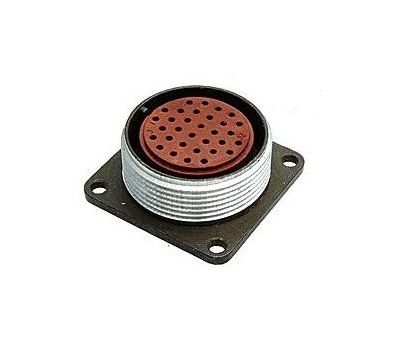

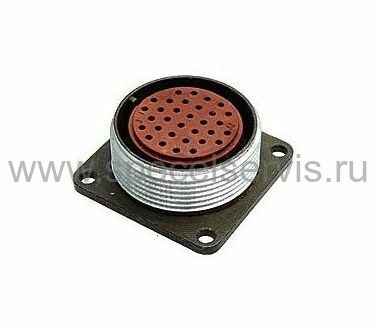

ОНЦ-РГ-09-24/30-Р1

Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.

Соединители состоят из двух негерметичных частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.

Приборная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Сочленение соединителей: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: никель

Соединители предназначены для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.

Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ в соответствие с техническими условиями бР0.364.082ТУ.

Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть - с соединителями 2РМДТ по ГЕО.364.126ТУ.

Возможно применение эксплуатационных металлических приборных и кабельных заглушек соединителей серии 2РМТ.

Технические характеристики

• Общее кол-во контактов: 4, 7, 10, 19, 24, 32, 45, 50
• Рабочий ток на контакт от, А: 15
• Рабочий ток на контакт до, А: 15
• Максимальное рабочее напряжение, В: 500
• Вилка или розетка: вилка, розетка
• Приборный или кабельный: приборный, кабельный
• Исполнение монтажной части: без патрубка, прямой
• Герметичный или негерметичный: негерметичный
• Экранированный или неэкранированный: экранированный
• Вид сочленения: резьбовой
• Количество сочленений: 500
• Рабочая температура среды от, °C: -60
• Рабочая температура среды до, °C: 70
• Способ монтажа: объемный, пайкой
• Монтаж: внутренний

ОНЦ-РГ-09 - тип соединителя - соединитель низкочастотный цилиндрический.

4, 7, 10, 19, 24, 32, 45, 50 - количество контактов.

14, 18, 22, 24, 27, 30, 33, 39, 42 - условный размер корпуса.

Вид контакта:

- В - вилка;

- Р - розетка.

Конструктивное исполнение:

- 1 - приборная часть без кожуха (патрубка);

- 2 - приборная часть неэкранированная с прямым кожухом (патрубком);

- 3 - приборная часть экранированная с прямым кожухом (патрубком);

- 6 - кабельная часть неэкранированная с прямым кожухом (патрубком) в пластмассовом исполнении;

- 7 - приборная часть в пластмассовом исполнении;

- 11 - кабельная часть без кожуха (патрубка);

- 12 - кабельная часть неэкранированная с прямым кожухом (патрубком);

- 13 - кабельная часть экранированная с прямым кожухом (патрубком);

- 14 - кабельная часть неэкранированная с угловым кожухом (патрубком);

- 15 - кабельная часть экранированная с угловым кожухом (патрубком);

- 16, 17, 18 - пластмассовое исполнение.

Б - приборный корпус без левой резьбы.

Покрытие контактов:

- С - серебро;

- отсутствие буквы - никель.
