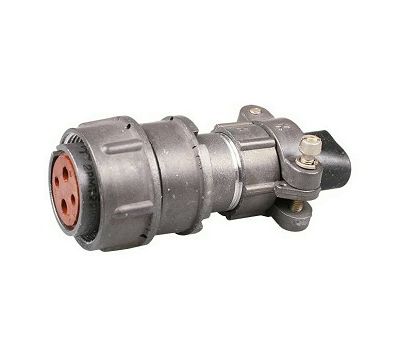

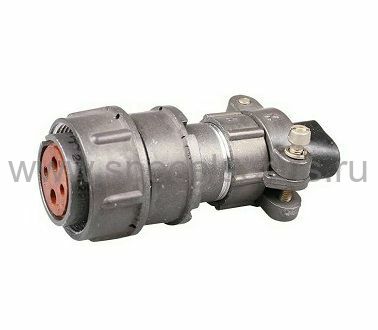

2РТТ20КПН4Г6В
Наведите на картинку для увеличения
2РТТ20КПН4Г6В – Описание
2РТТ
Соединители пылебрызгозащищенные предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850 В (амплитудное значение).
Соединители состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными, так и кабельными.
Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная часть- с прямым или угловым патрубком.
Кабельные части соединителей поставляются с резиновыми кожухами или без них.
Сочленение соединителей: резьбовое.
Поляризация корпусов: одношпоночная.
Покрытие контактов: серебро.
Соединители изготавливаются для монтажа экранированным или неэкранированным кабелем, по виду концевой гайки патрубка.
Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.120ТУ (АШДК.434410.060ТУ).
Технические характеристики 2РТТ20КПН4Г6В:
Рабочий ток на контакт - 25 А.
Амплитудное значение напряжение - не более 700 В.
Покрытие контактов - серебро.
Диаметр контактов изделий розетки 2РТТ20КПН4Г6В - 2,5 мм.
Сопротивление электрического контакта - не более 1 мОм.
Сопротивление изоляции - не менее 1000 МОм.
Число сочленений-расчленений - 500.
Минимальная наработка соединителей 2РТТ20КПН4Г6В - 1000 ч.
Минимальный срок сохраняемости - 15 лет.
Габаритные размеры - 29,5×74×39 мм.
| Общее кол-во контактов: | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 45, 47 |
| Рабочий ток на контакт от, А: | 20 |
| Рабочий ток на контакт до, А: | 200 |
| Максимальное рабочее напряжение, В: | 850 |
| Вилка или розетка: | вилка, розетка |
| Приборный или кабельный: | приборный, кабельный |
| Исполнение монтажной части: | без патрубка, прямой, угловой |
| Герметичный или негерметичный: | негерметичный |
| Экранированный или неэкранированный: | экранированный |
| Вид сочленения: | резьбовой |
| Количество сочленений: | 500 |
| Рабочая температура среды от, °C: | -60 |
| Рабочая температура среды до, °C: | 100 |
| Способ монтажа: | обьемный, пайкой |
| Монтаж: | внутренний |
Расшифровка условных обозначений:
2РТТ - тип соединителя - соединитель пылебрызгозащищенный.
12, 16, 20, 28, 32, 36, 40, 48, 55, 60 - условный размер корпуса.
Вид корпуса:
- Б - блочный;
- К - кабельный.
Вид патрубка:
- П -прямой;
- У - угловой.
Вид гайки патрубка:
- Э - для экранированного кабеля;
- Н - для неэкранированного кабеля.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47 - количество контактов.
Часть соединителя:
- Ш - вилка;
- Г - розетка.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 28, 29, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42 - сочетание контактов.
Конструктивное исполнение:
- О - патрубки без резиновых кожухов, втулок и шайб;
- отсутствие буквы - патрубки с резиновыми кожухами, втулками и шайбами.
Покрытие контактов - серебро.
В - всеклиматическое исполнение.
