2РМТ14БПЭ4Г1В1В

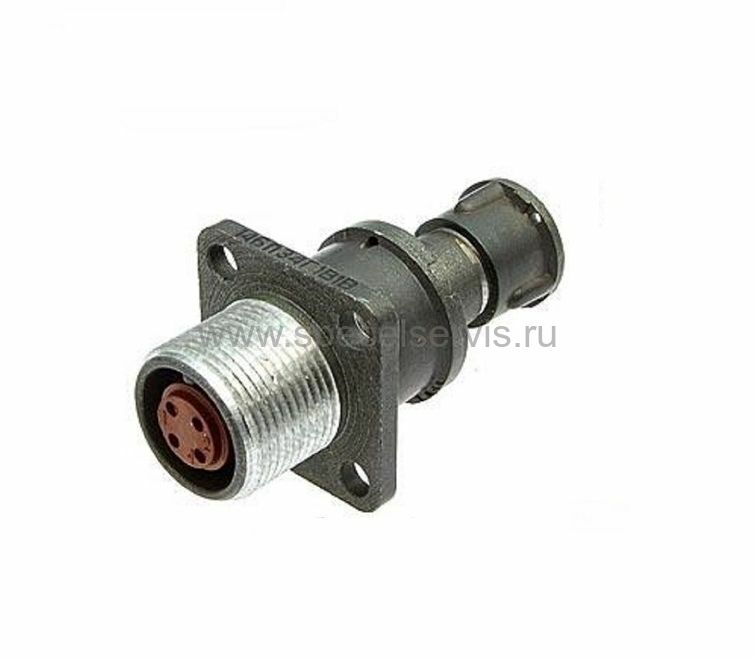

2РМТ14БПЭ4Г1В1В ЭЛЕКОН - фото

Наведите на картинку для увеличения

653.00 Р
600.00 Р20+
575.00 Р50+
Под заказ
Оптовые цены:
Кол-во 20+ 50+
Цена 600.00 Р 575.00 Р

Минимальное кол-во: 1.

10144489
Бренд:ЭЛЕКОН
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:4-6 нед.

2РМТ14БПЭ4Г1В1В – Описание

Соединители типа 2РМТ, 2РМДТ


Соединители 2РМТ и 2РМДТ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.

Соединители состоят из кабельных и приборных вилок (розеток).

Приборная часть соединителей 2РМТ и 2РМДТ изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Сочленение соединителей: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: золото или серебро

Соединители изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.

Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.126ТУ (АШДК.434410.062ТУ).

Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.

Технические характеристики

  • Общее кол-во контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
  • Рабочий ток на контакт: от 4 А
  • Рабочий ток на контакт: до 36 А
  • Максимальное рабочее напряжение: 700 В
  • Вилка или розетка: вилка, розетка
  • Приборный или кабельный: приборный, кабельный
  • Исполнение монтажной части: без патрубка, прямой, угловой
  • Герметичный или негерметичный: негерметичный
  • Экранированный или неэкранированный: экранированный
  • Вид сочленения: резьбовой
  • Количество сочленений: 500
  • Рабочая температура среды:от -60°C до 100°C
  • Способ монтажа: обьемный, пайкой
  • Монтаж: внутренний



2РМТ14БПН4Ш1В1В 14г. разъем перекрут (рис.2)

Информация для заказа

2РМТ (2РМДТ)22К(Б)П(У)Н(Э)10Г(Ш)1А(В)1ЛВ
123456789101112



1. Тип соединителя. 2. Условный размер корпуса  3. Вид корпуса:     К-кабельный    Б - приборный  4. Вид патрубка:    П - прямой    У - угловой  5. Вид гайки патрубка:     Э - для экранированного кабеля     Н -для незкранированного кабеля  6. Количество контактов  7. Часть соединителя:      Ш - вилка      Г - розетка  8. Обозначение сочетания контактов см. таблица 1  9. Покрытие контактов:      А - золото     В - серебро 10. Теплостойкость 100 °С  11. Л - левая розетка (только для проходных вилок)  12. Всеклиматическое исполнение

2РМТ14БПН4Ш1В1В 14г. разъем перекрут (рис.3)

2РМТ14БПЭ4Г1В1В – Прикрепленные файлы

2РМТ14БПЭ4Г1В1В (2rmt_2rmdt.pdf, 8,117 Kb) [Скачать]
