2РМДТ18БПН4Ш5В1В

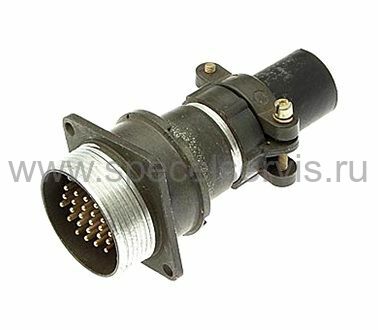

2РМДТ18БПН4Ш5В1В ЭЛЕКОН - фото

Наведите на картинку для увеличения

551.00 Р
506.00 Р20+
485.00 Р50+
Под заказ
Оптовые цены:
Кол-во 20+ 50+
Цена 506.00 Р 485.00 Р

Минимальное кол-во: 1.

10145018
Бренд:ЭЛЕКОН
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:4-6 нед.

2РМДТ18БПН4Ш5В1В – Описание

Соединители типа 2РМТ, 2РМДТ

Соединители 2РМТ и 2РМДТ предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов.

Соединители состоят из кабельных и приборных вилок (розеток).

Приборная часть соединителей 2РМТ и 2РМДТ изготавливается без патрубков или с прямыми патрубками, кабельная часть без патрубков, с прямыми или угловыми патрубками.

Сочленение соединителей: резьбовое

Поляризация корпусов: одношпоночная

Покрытие контактов: золото или серебро

Соединители изготавливаются для монтажа экранированными или неэкранированными кабелями (проводами) при этом изменяется вид концевой гайки патрубка.

Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕО.364.126ТУ (АШДК.434410.062ТУ).

Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы.

Технические характеристики

  • Общее кол-во контактов: 4, 7, 8, 10, 19, 20, 22, 24, 32, 45, 50
  • Рабочий ток на контакт: от 4 А
  • Рабочий ток на контакт: до 36 А
  • Максимальное рабочее напряжение: 700 В
  • Вилка или розетка: вилка, розетка
  • Приборный или кабельный: приборный, кабельный
  • Исполнение монтажной части: без патрубка, прямой, угловой
  • Герметичный или негерметичный: негерметичный
  • Экранированный или неэкранированный: экранированный
  • Вид сочленения: резьбовой
  • Количество сочленений: 500
  • Рабочая температура среды:от -60°C до 100°C
  • Способ монтажа: обьемный, пайкой
  • Монтаж: внутренний



2РМДТ18БПН4Ш5В1В 16г. вилка блочная разъем (рис.2)

Информация для заказа

2РМТ (2РМДТ) 22 К(Б) П(У) Н(Э) 10 Г(Ш) 1 А(В) 1 Л В
1 2 3 4 5 6 7 8 9 10 11 12



1. Тип соединителя.
2. Условный размер корпуса
3. Вид корпуса:
   К-кабельный
   Б - приборный
4. Вид патрубка:
   П - прямой
   У - угловой
5. Вид гайки патрубка:
   Э - для экранированного кабеля
   Н -для незкранированного кабеля
6. Количество контактов
7. Часть соединителя:
    Ш - вилка
    Г - розетка
8. Обозначение сочетания контактов см. таблица 1
9. Покрытие контактов:
    А - золото
    В - серебро
10. Теплостойкость 100 °С
11. Л - левая розетка (только для проходных вилок)
12. Всеклиматическое исполнение

2РМДТ18БПН4Ш5В1В 16г. вилка блочная разъем (рис.3)

2РМДТ18БПН4Ш5В1В – Прикрепленные файлы

2РМДТ18БПН4Ш5В1В (2rmt_2rmdt.pdf, 8,117 Kb) [Скачать]
