BBY53-03W

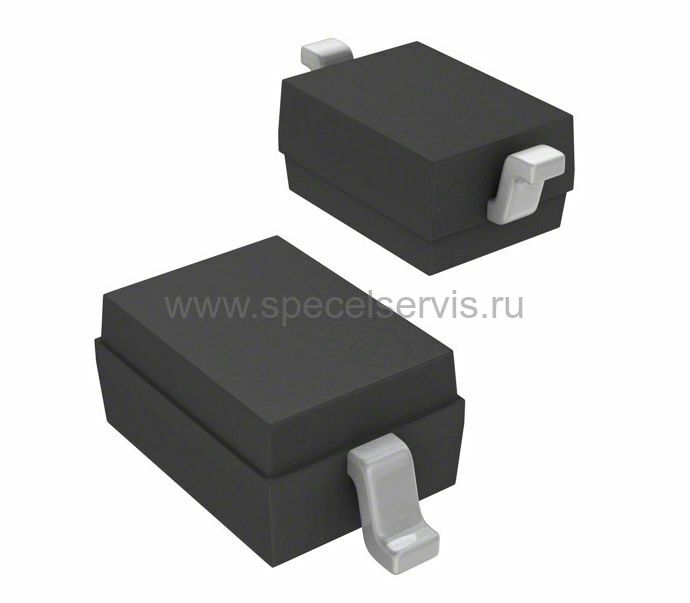

BBY53-03W Infineon - фото

Наведите на картинку для увеличения

12.16 Р
8.83 Р250+
8.00 Р1500+
Под заказ
Оптовые цены:
Кол-во 250+ 1500+
Цена 8.83 Р 8.00 Р
10100008
Бренд:Infineon
Корпус:SOD-+323
Норма упаковки:3000
Условия поставки:Под заказ
Срок поставки:По запросу

BBY53-03W – Описание

Варикап BBY53-03W представляет собой кремниевый полупроводниковый диод с изменяемой ёмкостью p-n перехода от 5,3 пФ до 2,4 пФ в зависимости от приложенного к нему обратного напряжения 1…3 В. Коэффициент перекрытия по ёмкости 2,2 и низкое напряжение настройки позволяет использовать этот варикап в управляемых напряжением генераторах (VCO) мобильных средств связи.

Выпускаемый в миниатюрном пластиковом корпусе SOD323 для поверхностного монтажа, варикап BBY53-03W обладает высокой добротностью, малым температурным коэффициентом ёмкости, независимостью параметров от частоты и стабильностью их во времени.

  • Ёмкость при обратном напряжении 1 В: 5,3 пФ (1 МГц).
  • Ёмкость при обратном напряжении 3 В: 2,4 пФ (1 МГц).
  • Коэффициент перекрытия по емкости: 2,2 (1…3 В, 1 МГц).
  • Индуктивность собственная: 1,8 нГн.
  • Обратное напряжение: 6 В.
  • Обратный ток: не более 10 нА (4 В).
  • Прямой ток: 20 мА.
  • Температурный диапазон: -55...+125 °C.
  • Корпус: SOD323.
  • Соответствует директиве RoHS.

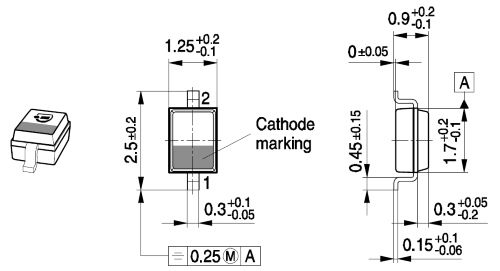

BBY53-03W варикап низковольтный, V=1-4В, C=5,3.-2,25пФ, SOD523, -55...+150°С (рис.2)

BBY53-03W – Прикрепленные файлы

BBY53 (BBY53.pdf, 987 Kb) [Скачать]

BBY53-03W – Характеристики
