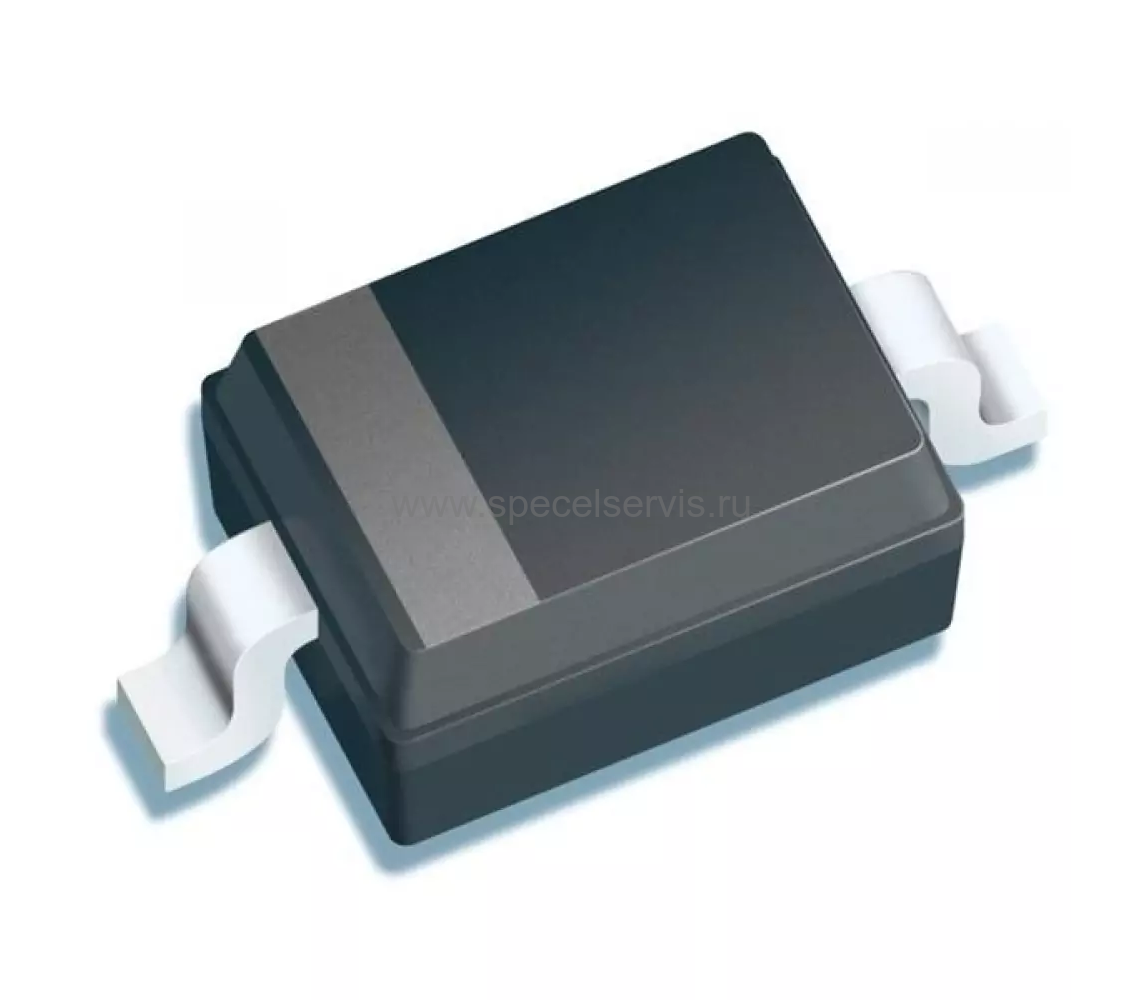

BBY51-03W
Наведите на картинку для увеличения
BBY51-03W – Описание
BBY51-03W –это кремниевый варикап (варикап-диод) с резкой характеристикой, предназначенный для применения в перестраиваемых ВЧ-схемах, таких как цепи настройки и ГУН (генераторы, управляемые напряжением). Выполнен в миниатюрном корпусе SOD-323 для поверхностного монтажа.
Особенности
- Высокое отношение максимальной и минимальной емкостей (высокая крутизна).
- Резкая характеристика (Hyperabrupt) для широкого диапазона перестройки.
- Малое последовательное сопротивление, обеспечивающее высокую добротность (Q).
- Пластмассовый корпус SOD-323.
- Соответствие требованиям бессвинцовой технологии.
Области применения
- Перестраиваемые ВЧ-фильтры и резонансные цепи.
- ГУН (Генераторы, Управляемые Напряжением) в системах ФАПЧ (PLL).
- Модуляторы частоты (ЧМ).
- Устройства подвижной связи (мобильные телефоны, Wi-Fi, телевизионные тюнеры).
- Автоматическая подстройка частоты (АПЧ).
BBY51-03W – Характеристики
- Тип диода: Варикап с резкой характеристикой (Hyperabrupt Tuning Varactor).
- Диапазон рабочих частот: до 3 ГГц.
- Емкость перехода, Cj: 9,0...11,0 пФ (при V_R = 2 В, f = 1 МГц).
- Отношение емкостей, Kc: 2,8...3,6 (мин., C(1В)/C(8В)).
- Максимальное постоянное обратное напряжение: 30 В.
- Добротность, Q: 250 (мин., при V_R = 2 В, f = 50 МГц).
- Температурный коэффициент емкости, TCC: 0...300 ppm/°C (при V_R = 2 В, f = 1 МГц).
- Тип корпуса: SOD-323.
