SA90A

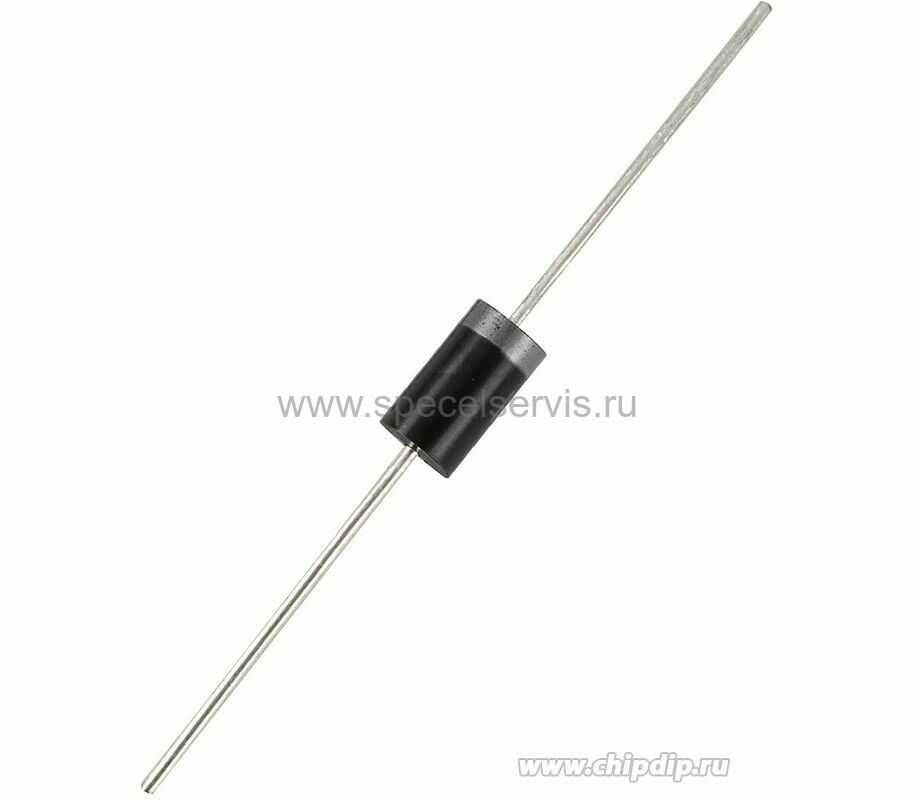

SA90A – униполярный кремниевый TVS-диод (супрессор) серии SA с рабочим напряжением 90 В, пиковой импульсной мощностью 500 Вт и напряжением пробоя от 100 В до 111 В. Предназначен для защиты чувствительных электронных схем от кратковременных высоковольтных выбросов напряжения, индуцированных электростатическими разрядами (ESD), коммутацией индуктивных нагрузок или другими переходными процессами. Выпускается в корпусе DO-15 (DO-204AC) для монтажа в отверстия (THT), широко доступен у различных производителей (EIC).

Особенности

• Пиковая импульсная мощность 500 Вт (форма волны 10/1000 мкс): эффективное подавление мощных кратковременных выбросов напряжения. • Низкое динамическое сопротивление: обеспечивает быстрое и надёжное ограничение напряжения при переходных процессах. • Быстродействие: время срабатывания обычно менее 1 пс (от 0 В до напряжения пробоя) для односторонних диодов. • Стеклянная пассивация p-n перехода: повышает стабильность и надёжность характеристик. • Корпус DO-15 (DO-204AC): стандартный аксиальный корпус для монтажа в отверстия, соответствует требованиям UL 94V-0 по огнестойкости. • Соответствие RoHS: экологически безопасное исполнение, отдельные версии без галогенов.

Области применения

• Защита от электростатических разрядов (ESD): защита интерфейсов, разъёмов и чувствительных входов интегральных схем. • Защита от переходных процессов при коммутации: подавление выбросов при включении/выключении индуктивных нагрузок (реле, двигатели, трансформаторы). • Защита цепей питания: ограничение перенапряжений на шинах питания постоянного тока, в том числе в промышленных системах управления и источниках питания. • Телекоммуникационное оборудование и системы обработки данных: защита линий передачи сигналов от импульсных помех. • Медицинское и промышленное оборудование: защита измерительных входов и цепей управления от аварийных перенапряжений.
