HSMS-2820-TR1G

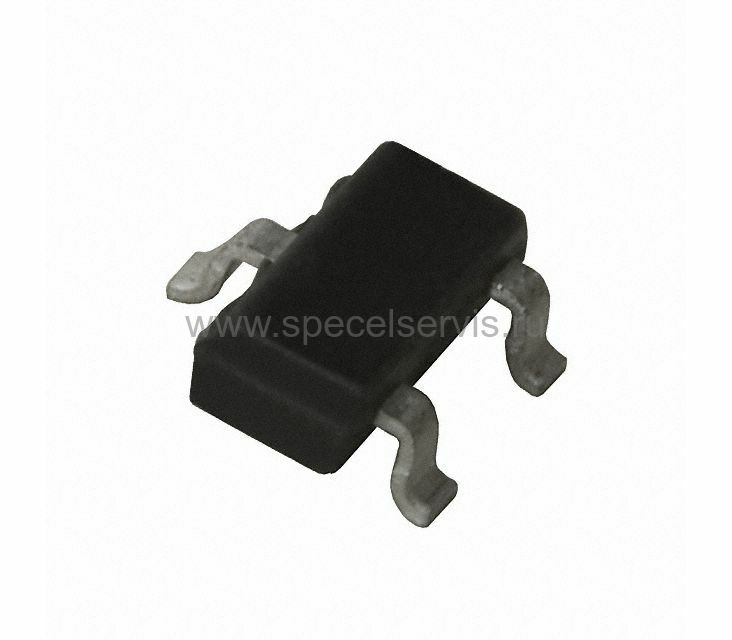

HSMS-2820-TR1G AVAGO - фото

Наведите на картинку для увеличения

17.85 Р
16.80 Р100+
15.75 Р500+
Под заказ
Оптовые цены:
Кол-во 100+ 500+
Цена 16.80 Р 15.75 Р
10135324
Бренд:AVAGO
Норма упаковки:3 000
Условия поставки:Под заказ
Срок поставки:По запросу

HSMS-2820-TR1G – Описание

Высокочастотные диоды Шоттки семейства HSMS-282x разработаны для таких аналоговых и цифровых применений как: чувствительные детекторы до 1,5 ГГц с постоянным смещением, измерители мощности до 4 ГГц, высокочастотные смесители и мультиплексоры до 6 ГГц. Малое прямое падение напряжения 0,34 В при токе 1 мА, низкое последовательное сопротивление и малая собственная емкость 1 пФ диодов удачно дополняют их упаковку в удобные даже для ручного для монтажа корпуса SOT-23.

  • Прямое падение напряжения: 0,34 В (1 мА);
  • Максимальный импульсный ток: 1 А (1 мс);
  • Пиковое обратное напряжение: 15 В;
  • Обратный ток утечки: 100 нА (1 В);
  • Емкость: не более 1 пФ;
  • Динамическое сопротивление: 12 Ом;
  • Количество диодов в корпусе (см. конфигурацию):
    • 1 диод - HSMS-2820-TR1G,
    • 2 диода (полумост) - HSMS-2822-TR1G;
  • Рабочая температура перехода: +150 °C
  • Диапазон температуры хранения: -65…+150 °C;
  • Соответствие директиве RoHS;
  • Корпус: SOT-23.
HSMS-2820-TR1G диод Шоттки 1А 15В SOT-23 (рис.2)

HSMS-2820-TR1G – Прикрепленные файлы

HSMS-282X (HSMS-282X.pdf, 1,464 Kb) [Скачать]

HSMS-2820-TR1G – Характеристики
