US1G-E3/61T

US1G-E3/61T Vishay - фото

Наведите на картинку для увеличения

6.60 Р
5.06 Р10+
4.73 Р50+
Под заказ
Оптовые цены:
Кол-во 10+ 50+
Цена 5.06 Р 4.73 Р
10139795
Бренд:Vishay
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:По запросу

US1G-E3/61T – Описание

Ультрабыстрые выпрямительные диоды общего назначения из серии US1 специально разработаны для промышленных применений, требующих времени восстановления не более 50 нс, низкого тока утечки и компактных размеров. Постоянный прямой ток силой 1 А вызывает падение напряжения на полупроводниковом переходе не более 1,7 В (для US1J), благодаря чему при рассеивании выделяющейся мощности таким диодам вполне хватает миниатюрного корпуса DO-214AC (SMA). Ток утечки закрытого диода при максимально допустимом обратном напряжении не превышает 10 мкА в нормальных условиях.

  • Прямой ток: 1 А;
  • Импульсный прямой ток: 30 А;
  • Прямое падение напряжения: 1 В (US1G), 1,7 В (US1J);
  • Максимальное выпрямленное напряжение: 280 В (US1G), 420 В (US1J);
  • Обратное напряжение: 400 В (US1G), 600 В (US1J);
  • Обратный ток утечки: 10 мкА (не более 50мкА при 100 °C);
  • Время восстановления: 50 нс (US1G), 75 нс (US1J);
  • Температурный диапазон: -55…+150 °C;
  • Корпус: DO-214AC (SMA);
  • Соответствует директиве RoHS.

Области применения: выпрямление токов высокой частоты, импульсные преобразователи и инверторы общего применения, компьютерная техника, телекоммуникации.

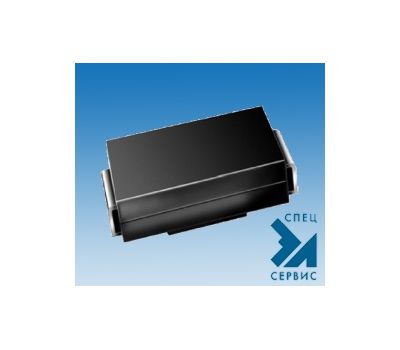

US1G-E3/61T диод (рис.2)

US1G-E3/61T – Прикрепленные файлы

US1 DIODE (US1_DIODE.pdf, 82 Kb) [Скачать]

US1G-E3/61T – Характеристики
