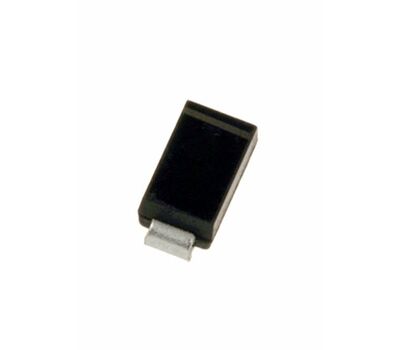

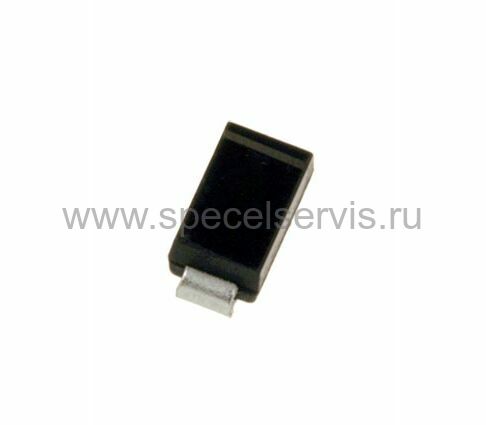

MRA4004T3G
Наведите на картинку для увеличения
MRA4004T3G – Описание
Кремниевый выпрямительный диод общего применения в SMD‑корпусе. Разработан для работы в цепях выпрямления переменного тока средней мощности. Отличается высокой надёжностью, термостойкостью и стабильностью параметров в широком диапазоне температур. Производится по технологии с защитой перехода стеклом (glass passivated), что повышает устойчивость к внешним воздействиям.
Особенности
- Корпус DO‑214AC (SMA) – стандартный для поверхностного монтажа.
- Высокая импульсная перегрузочная способность (50 А).
- Широкий диапазон рабочих температур: от –55 °C до +150 °C.
- Стеклопассивированная структура – повышенная надёжность и долговечность.
- Низкое прямое падение напряжения при номинальном токе.
- Соответствие стандартам AEC‑Q101 (автомобильная квалификация).
- Отсутствие свинца в составе (Pb‑free, соответствует RoHS).
Области применения
- Импульсные источники питания (SMPS).
- Адаптеры и зарядные устройства.
- Блоки питания бытовой и промышленной электроники.
- Автомобильные электронные системы (благодаря квалификации AEC‑Q101).
- Выпрямительные цепи переменного тока.
- Защитные схемы от обратного напряжения.
- Преобразователи DC/DC.
MRA4004T3G – Характеристики
- Типкорпуса: DO‑214AC (SMA).
- Монтаж: поверхностный (SMD).
- Максимальное повторяющееся обратное напряжение (VRRM): 400 В.
- Максимальное постоянное обратное напряжение (VR): 400 В.
- Максимальный средний прямой ток (IF(AV)): 1 А.
- Максимальный импульсный прямой ток (IFSM): 50 А (при длительности импульса 8,3 мс, одиночная полусинусоида).
- Максимальное прямое падение напряжения (VF) при IF = 1 А и 25 °C: 1,0 В.
- Максимальный обратный ток (IR) при VR = 400 В и 25 °C: 5 мкА.
- Ёмкость перехода (CJ) при 0 В: 15 пФ.
- Время обратного восстановления (trr): 1500 нс.
- Диапазон рабочих температур (TJ): от –55 °C до +150 °C.
- Тепловое сопротивление переход‑корпус (RθJC): 40 °C/Вт.
- Маркировка на корпусе: MRA4004 (полоса у катода).
- Необходимость теплоотвода при токах свыше 0,5 А.
