HER308
Наведите на картинку для увеличения
HER308 – Описание

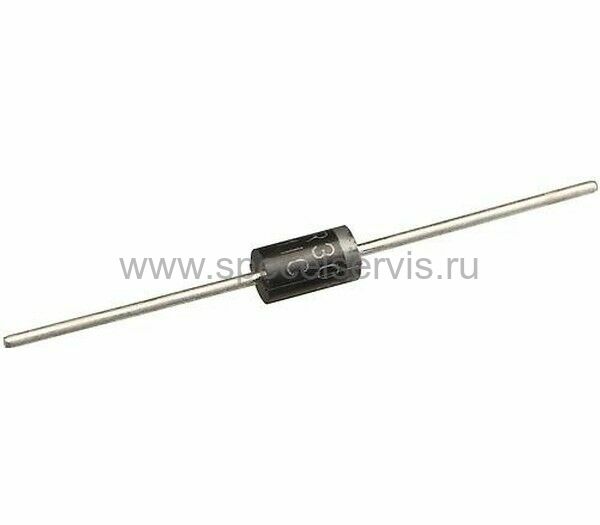

Кремниевый выпрямительный диод, предназначенный для работы в выпрямительных схемах, инверторах и преобразователях питания. Диод рассчитан на максимально допустимый средний прямой ток 3 А и выпускается в пластмассовом корпусе типа DO-201AD (DO-27). На корпусе со стороны катодного вывода нанесена кольцевая метка. Масса диода не превышает 1,2 г. Диапазон рабочих температур составляет от -55 до +125 °C.
Особенности
- Высокоэффективный диод с низким падением напряжения.
- Подходит для применения в условиях высоких нагрузок.
- Устойчив к широкому диапазону температур.
Области применения
- Выпрямительные схемы.
- Инверторы.
- Преобразователи питания.
- Электронные устройства, требующие надёжного выпрямления тока.
HER308 – Характеристики
· Максимальное повторяющееся импульсное обратное напряжение (VRRM): 1000 В.
· Максимальное среднеквадратичное значение напряжения (VRMS): 700 В.
· Максимальное постоянное запирающее напряжение (VDC): 1000 В.
· Средний прямой выпрямленный ток (IF(AV)): 3 А.
· Ударный прямой ток (IFSM): 150 А.
· Максимальное падение напряжения на открытом диоде (VF) при токе 3 А и температуре 25 °C: 1,7 В.
· Время обратного восстановления (trr): 75 нс.
· Ёмкость перехода диода (CJ): 50 пФ.
· Максимальный обратный ток (IR) при номинальном обратном напряжении и температуре 25 °C: 10 мкА.
· Диапазон рабочих температур (Tstg): от -55 до +125 °C.
· Способ монтажа: в отверстие.
