FR104
Наведите на картинку для увеличения
FR104 – Описание

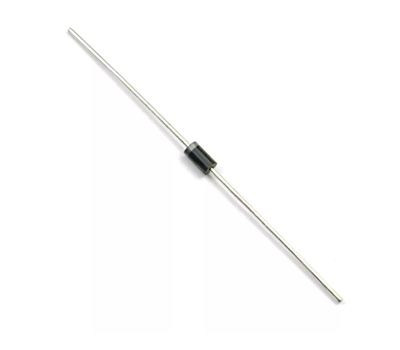

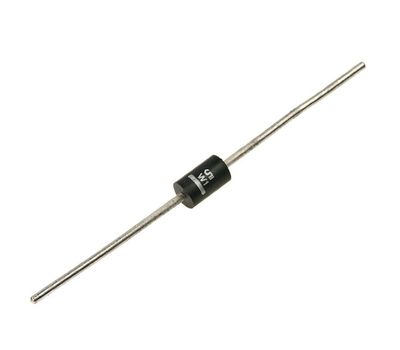

FR101 – FR107 – это быстровосстанавливающиеся выпрямительные кремниевые импульсные диоды, которые рассчитаны на напряжение от 50 до 1000 В и имеют номинальный прямой ток 1 А. Диоды выпускаются в литом пластиковом корпусе DO-41 с гибкими выводами. Со стороны катода на корпусе имеется кольцевая метка. Масса диода – 0,33 г. Рабочий диапазон температур: -65…+150 °C.
Диоды отличаются друг от друга тремя параметрами: максимальным повторяющимся импульсным обратным напряжением, максимальным среднеквадратичным напряжением, максимальным постоянным запирающим напряжением.
Характеристики:
- максимальное повторяющееся импульсное обратное напряжение: 400 В;
- максимальное среднеквадратичное значение напряжения: 280 В;
- максимальное постоянное запирающее напряжение: 400 В.
FR104 – Характеристики
- Тип диода: импульсный;
- Материал: кремний;
- Максимальное постоянное обратное напряжение (VR): 400 В;
- Максимальное импульсное обратное напряжение (VRPM): 480 В;
- Средний прямой ток (IF(AV)): 1,0 А;
- Максимально допустимый импульсный прямой ток (IFSM): 30 А (при tp=8,3 мс, полусинусоида);
- Максимальное прямое напряжение (VF): 1,3 В (при IF=1,0 А);
- Максимальный обратный ток (IR): 5,0 мкА (при VR=400 В);
- Время обратного восстановления (trr): 150 нс;
- Общая ёмкость диода (CD): 15 пФ;
- Диапазон рабочих температур (TJ): −60…+150 °C;

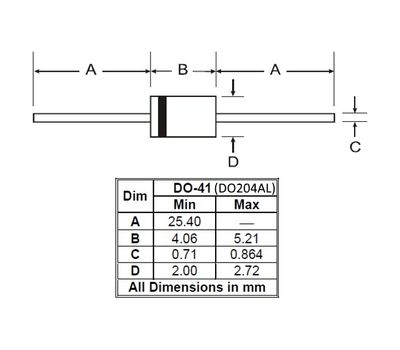

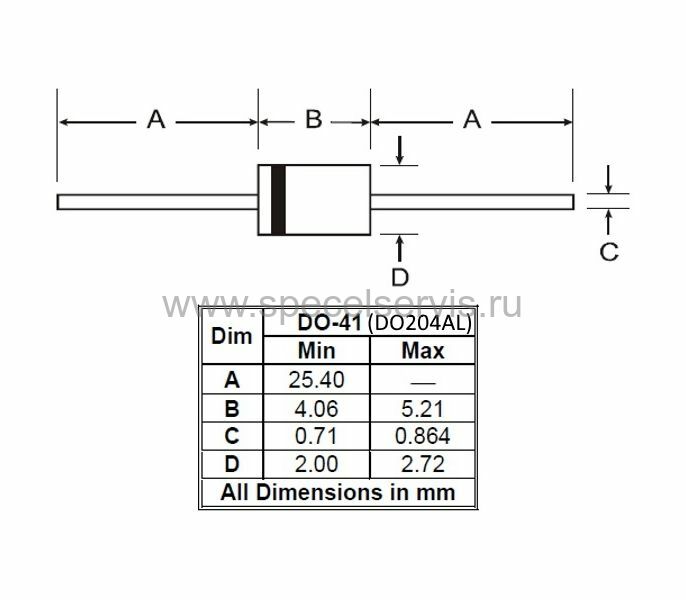

- Корпус: DO‑41 (аксиальные выводы);
