FR103 – Описание

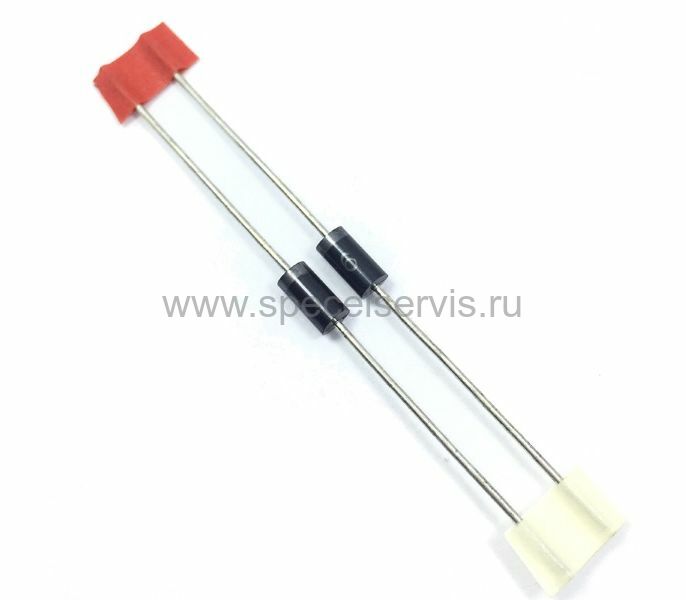

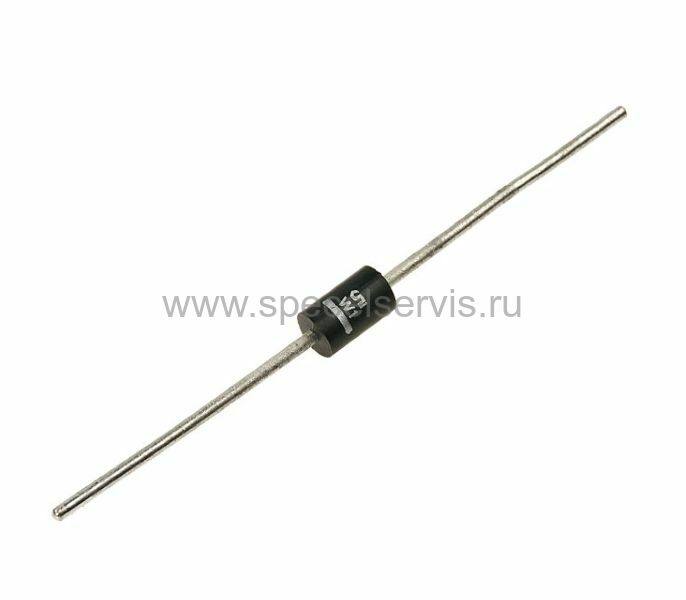

FR101 – FR107 – это быстровосстанавливающиеся выпрямительные кремниевые импульсные диоды, которые рассчитаны на напряжение от 50 до 1000 В и имеют номинальный прямой ток 1 А. Диоды выпускаются в литом пластиковом корпусе DO-41 с гибкими выводами. Со стороны катода на корпусе имеется кольцевая метка. Масса диода – 0,33 г. Рабочий диапазон температур: -65…+150 °C.
Диоды отличаются друг от друга тремя параметрами: максимальным повторяющимся импульсным обратным напряжением, максимальным среднеквадратичным напряжением, максимальным постоянным запирающим напряжением.
Характеристики:
- максимальное повторяющееся импульсное обратное напряжение: 200 В;
- максимальное среднеквадратичное значение напряжения: 140 В;
- максимальное постоянное запирающее напряжение: 200 В.
FR103 – Характеристики
- Тип диода: быстровосстанавливающийся выпрямительный кремниевый импульсный диод.
- Максимальное повторяющееся импульсное обратное напряжение (VRRM): 200 В.
- Максимальное среднеквадратичное напряжение (VRMS): 140 В.
- Максимальное постоянное запирающее напряжение (VRWM): 200 В.
- Максимальный постоянный прямой ток (IF(AV)): 1 А.
- Максимальный импульсный прямой ток (IFSM): 30 А.
- Время восстановления (trr): 150 нс.
- Ёмкость диода (CD): 15 пФ.
- Максимальное прямое напряжение (VF): 1,3 В (при IF=1 А).
- Рабочий диапазон температур: −65…+150 °C.

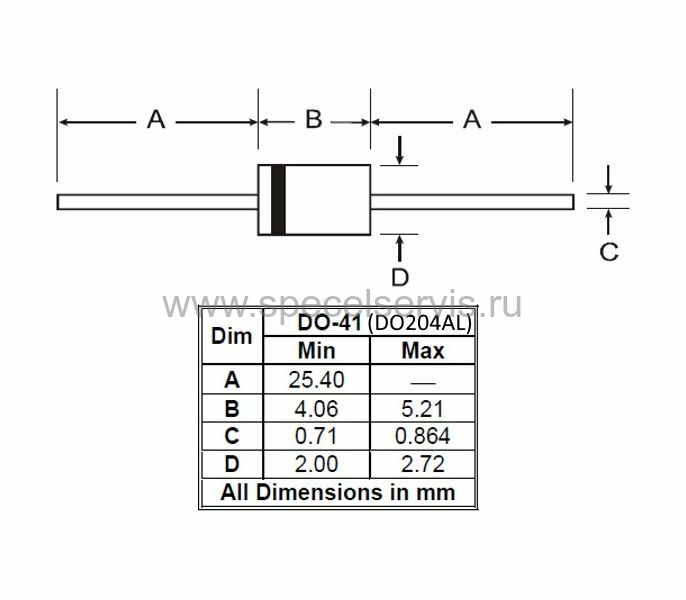

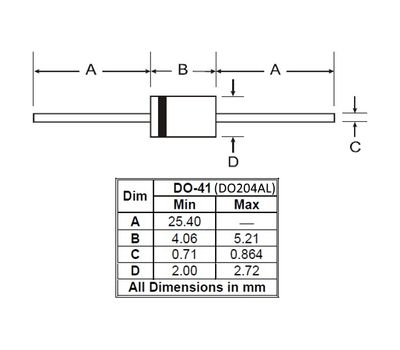

- Тип корпуса: DO‑41.
- Масса: 0,33 г.
