DA227TL – Описание

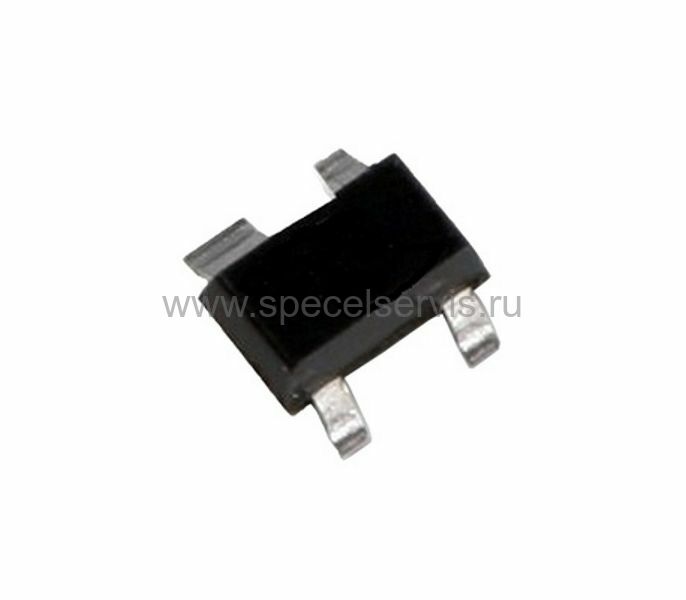

DA227TL — быстродействующий выпрямительный диод в SMD‑исполнении. Отличается малым временем обратного восстановления и низким прямым падением напряжения. Предназначен для применения в высокочастотных цепях, импульсных источниках питания и схемах с высокими требованиями к КПД.
Область применения:
- Импульсные источники питания (AC/DC и DC/DC преобразователи);
- Высокочастотные выпрямители;
- Схемы коррекции коэффициента мощности (PFC);
- Блоки питания телекоммуникационного оборудования;
- Зарядные устройства и адаптеры;
- Бытовая электроника с высокой энергоэффективностью;
- Промышленные преобразователи энергии.
Особенности:
- Компактный корпус SOD‑123F для поверхностного монтажа;
- Сверхбыстрое переключение (время обратного восстановления — 35 нс);
- Низкое прямое падение напряжения при номинальном токе;
- Высокая стойкость к импульсным перегрузкам;
- Широкий диапазон рабочих температур (от −55 °C до +150 °C);
- Соответствие стандартам RoHS (без содержания свинца);
- Высокая надёжность и длительный срок службы.
DA227TL – Характеристики
- Тип диода: быстродействующий выпрямительный;
- Максимальное постоянное обратное напряжение (VRRM): 100 В;
- Максимальный средний прямой ток (IF(AV)): 1,0 А;
- Максимальный импульсный прямой ток (IFSM, 8,3 мс): 25 А;
- Прямое падение напряжения (VF, при IF=1,0 А, TJ=25 °C): 0,85 В;
- Обратный ток (IR, при VR=100 В, TJ=25 °C): 5 мкА;
- Время обратного восстановления (trr, при IF=1 А, IR=1 А, скорость спада di/dt=100 А/мкс): 35 нс;
- Ёмкость перехода (CD, при VR=0 В, f=1 МГц): 20 пФ;
- Максимальная рассеиваемая мощность (PD): 1,5 Вт;
- Тепловое сопротивление переход‑среда (RθJA): 83,3 °C /Вт;
- Диапазон рабочих температур (TJ, TSTG): от −55 °C до +150 °C;
- Корпус: SOD‑123F (SMD);
