BAV70 – Описание
Высокочастотный сдвоенный выпрямительный диод BAV70

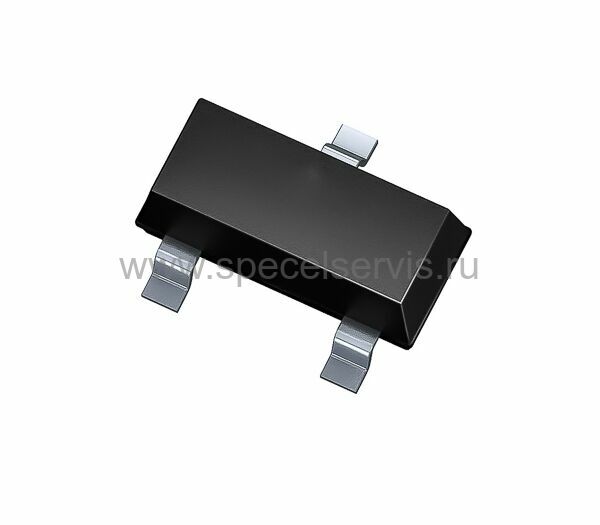

BAV70 – кремниевый планарный диод в корпусе SOT-23, содержащий два независимых выпрямительных диода с общим катодом. Благодаря малому времени восстановления и низкой емкости перехода, он идеально подходит для высокоскоростных коммутационных применений. Компактный корпус и надежность делают BAV70 отличным выбором для современных электронных устройств.
Области применения:
- Выпрямление сигналов высокой частоты, детектирование в ВЧ-цепях.
- Защита входов/выходов логических элементов, микроконтроллеров и других ИМС.
- Быстрая коммутация аналоговых и цифровых сигналов, диодные ключи.
- Использование в схемах ограничения, фиксации уровня (clamping) и умножения напряжения.
Особенности:
- Компактное конструктивное исполнение, упрощающее разводку печатной платы.
- Малое время обратного восстановления (trr ≤ 4 нс).
- Низкая емкость перехода: Менее 2 пФ при обратном смещении, что минимизирует влияние на ВЧ-цепи.
- Низкое прямое падение напряжения: Обеспечивает высокую энергоэффективность.
BAV70 – Характеристики
- Кол-во диодов в корпусе: 2
- Конфигурация диода: 1-пара, общий катод
- Максимальное постоянное обратное напряжение: 70 В
- Максимальный прямой (выпрямленный за полупериод) ток: 0,2 А
- Максимальный обратный ток: 2,5 мкА
- Максимальное прямое напряжение при Iпр. 0,15А: 1,25 В
- Максимальное время обратного восстановления: 6 нс
- Время обратного восстановления (trr): 4 нс.
- Обратный ток (IR) при VR=50 В: 5 нА.
- Максимальное прямое напряжение (VF) при IF=10 мА: 1,0 В.
- Максимальный импульсный ток (IFM): 1 А.
- Общая емкость: 1,5 пФ
- Рабочая температура: -55…+150 °С
- Способ монтажа: smd
- Корпус: SOT-23
- Вес: 0,05 г
