BAV170 – Описание

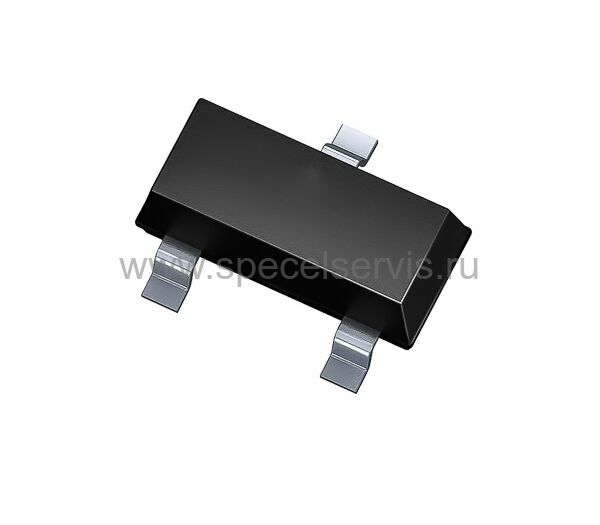

BAV170 – кремниевый плоскостной переключающий диод
Кремниевый плоскостной переключающий диод BAV170 предназначен для использования в схемах высокочастотного переключения, выпрямления, ограничения сигналов и защиты цепей в маломощной электронной аппаратуре. Благодаря малому времени обратного восстановления и низкой емкости, он обеспечивает эффективную работу в высокочастотных устройствах.
Области применения:
- Высокоскоростные коммутационные схемы
- Цифровые логические схемы и интерфейсы
- Цепи защиты от переходных процессов и обратной полярности
- Импульсные источники питания (вторичные цепи)
- Автомобильная электроника
- Бытовые и промышленные электронные устройства
Особенности:
- Малое время обратного восстановления
- Низкая емкость перехода
- Высокая надежность
BAV170 – Характеристики
- Кол-во диодов в корпусе: 2
- Конфигурация диода: 1-пара, общий катод
- Рассеиваемая мощность на корпус: 250 мВт
- Максимальное постоянное обратное напряжение: 75 В
- Максимальный (средний) прямой ток на диод, If(AV): 0,215 А
- Максимальное прямое напряжение при Tj=25 °C, Vf при If: 1,25 В
- Максимальный обратный ток при Tj=25 °C, Ir при Vr: 0,005 мкА
- Пиковый прямой импульсный ток: 450 мА
- Максимальный обратный ток: 100 нА (при обратном напряжении 50 В)
- Максимальное время обратного восстановления: 3 мкс
- Время обратного восстановления: 4 нс (типовое)
- Максимально допустимый прямой импульсный ток: 4 А
- Емкость перехода: 2,0 пФ (типовое, при смещении 0 В, частоте 1 МГц)
- Рабочая температура PN-прехода: -40…+150 °С
- Корпус: SOT-23-3
- Вес: 0,4 г
