BAS70-05
Наведите на картинку для увеличения
BAS70-05 – Описание
Два диода Шоттки, 2х0,1 А, 70 В, общий катод [SOT-23-3.]

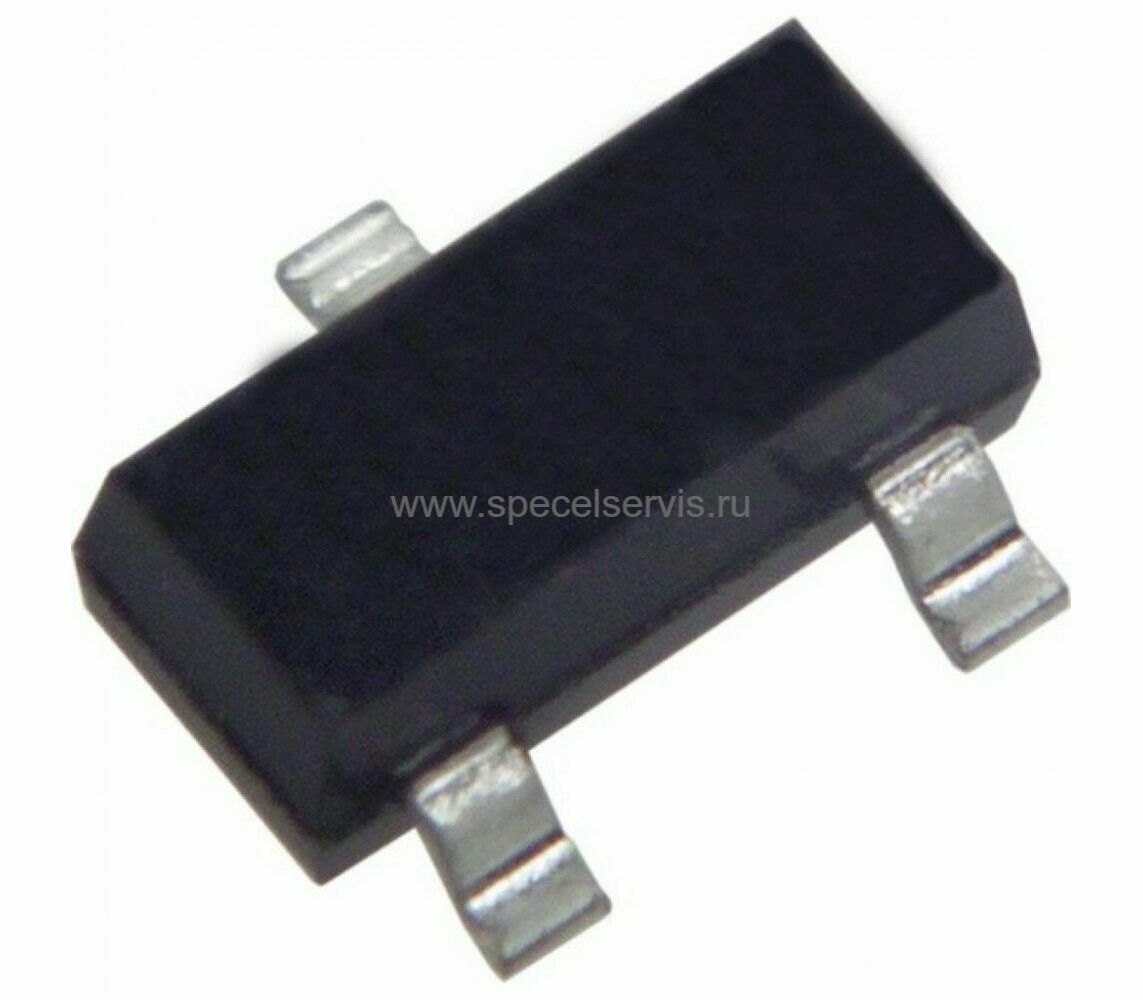

BAS70-05 – пара диодов Шоттки с общим катодом в одном корпусе SOT-23. Диоды Шоттки характеризуются очень малым падением напряжения в прямом направлении и высоким быстродействием.
Основные применения: высокоскоростное переключение, детектирование и смещение сигналов в высокочастотных схемах, защита от статического электричества (ESD), клиппирование, логические схемы.
BAS70-05 – Характеристики
- Тип диода: диоды с барьером Шоттки;
- Конфигурация: двойная сборка с общим катодом;
- Корпус: SOT-23;
- Максимальное повторяющееся импульсное обратное напряжение (VRRM): 70 В;
- Средний выпрямленный прямой ток (IF(AV)): 70 мА;
- Пиковый прямой импульсный ток (IFSM): 500 мА;
- Максимальное прямое напряжение (VF): 0,9 В при токе 50 мА (типовое значение), максимум 1,25 В при токе 100 мА;
- Обратный ток утечки (IR): 100 нА при обратном напряжении 50 В, максимум 5 мкА при обратном напряжении 70 В и температуре 125°C;
- Диапазон рабочих температур: -65…+150 °C;
- Время обратного восстановления (trr): 4 нс;
