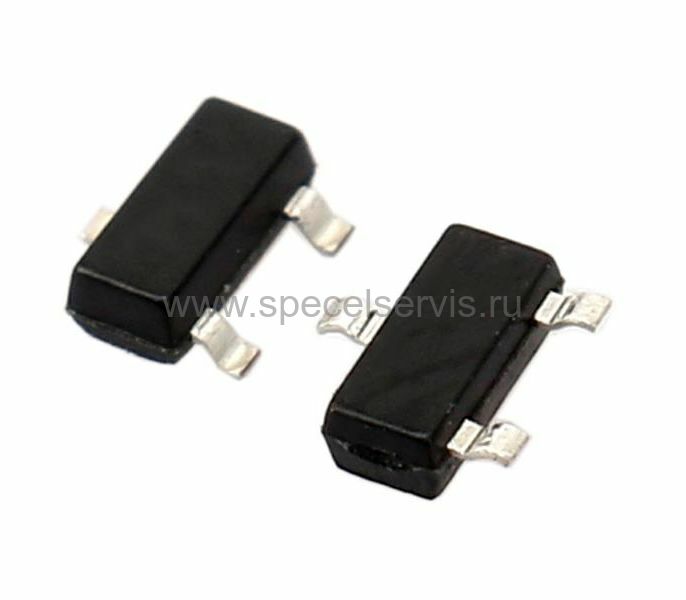

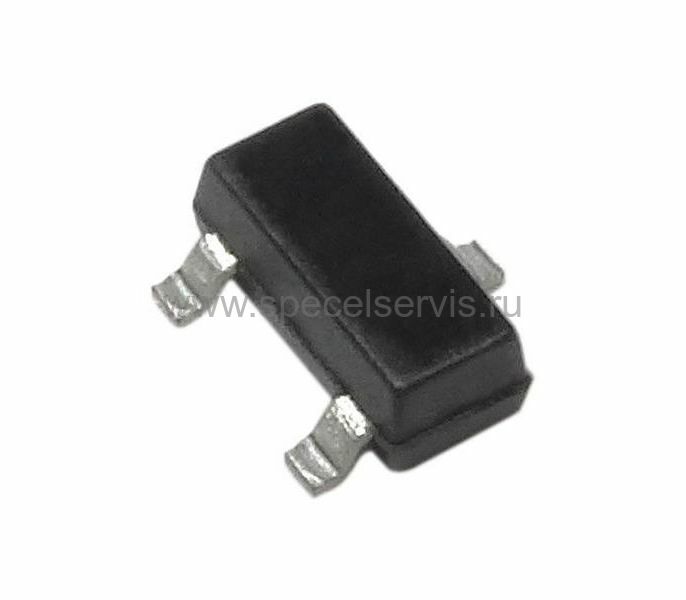

HSMP-482B
Наведите на картинку для увеличения
HSMP-482B – Описание
HSMP-482B – это парный (сдвоенный) кремниевый PIN-диод, оптимизированный для применения в схемах переключения и аттенюации радиочастотного сигнала на частотах до 6 ГГц. Диоды в сборке имеют общую точку (катоды соединены вместе), что удобно для построения мостовых и балансных схем.
Особенности
- Сдвоенная структура с объединенными катодами в одном корпусе.
- Сверхмалое время переключения, обеспечивающее высокое быстродействие ВЧ-ключей.
- Высокое сопротивление изоляции и малая собственная емкость.
- Оптимизирован для поверхностного монтажа (SMD).
- Согласованные параметры диодов в паре, обеспечивающие балансность схем.
Области применения
- Высокоскоростные ВЧ-переключатели и реле.
- Цифровые аттенюаторы и фазовращатели.
- Модуляторы и демодуляторы.
- Системы связи, включая мобильную инфраструктуру и Wi-Fi устройства.
- Измерительное оборудование (ВЧ-генераторы, анализаторы цепей).
HSMP-482B – Характеристики
- Тип
диода:
Сдвоенный PIN-диод с объединенными катодами.
- Максимальное
постоянное обратное напряжение: 50 В.
- Максимальный
постоянный прямой ток: 50 мА (на каждый диод).
- Собственная
емкость: 0,6 пФ
(тип., при V_R = 0 В, f = 1 МГц).
- Сопротивление
по постоянному току: 2,5 Ом
(макс., при I_F = 10 мА).
- Время
переключения: 3 нс
(макс., переход от 10 мА прямого тока к состоянию при -3 В обратного
смещения).
- Диапазон
рабочих частот: до 6
ГГц.

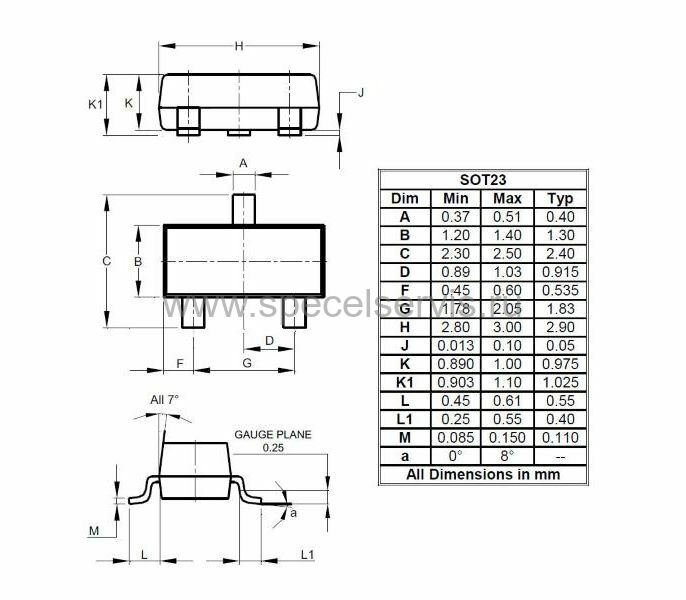

- Тип
корпуса:
SOT-23.
