B8S – Описание

Миниатюрная сборка B8S представляет собой выпрямительный мост из четырех диодов, рассчитанный на выпрямленный за полупериод ток 0,8 А без необходимости использования дополнительного теплоотвода. При этом максимальное постоянное обратное напряжение достигает 800 В, а предельно допустимый импульсный ток через диоды достигает величины 30 А, что позволяет использовать в схеме после выпрямительного моста сглаживающий конденсатор большой емкости.

Широкий диапазон рабочих температур от -55 до +155 °C снижает требования к монтажу и охлаждению диодных сборок B8S, существенно расширяя области применения этого необходимого компонента в товарах массового спроса, таких как миниатюрные светодиодные лампы, маломощные сетевые источники питания, зарядные устройства.

  • Постоянное обратное напряжение: не более 800 В.
  • Импульсное обратное напряжение: не более 560 В.
  • Выпрямленный за полупериод ток: не более 0,8 A (при 40 °C).
  • Максимально допустимый прямой импульсный ток: 30 A.
  • Прямое падение напряжения: 1,1 B (0,8 A).
  • Максимальный обратный ток: 5 мкА (при 25 °C).
  • Материал корпуса: пожаробезопасный пластик (UL 94V-0).
  • Температурный диапазон: -55...+150 °C.

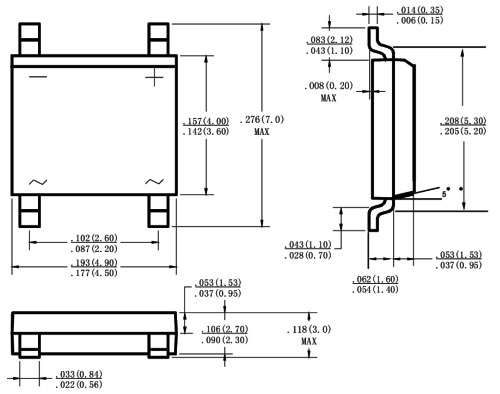

  • Корпус: MBS.
B8S диод выпрямительный 800В 0.5А, DB-1MS (рис.2)

B8S – Прикрепленные файлы

MB1S-MB10S (MB1S-MB10S.pdf, 374 Kb) [Скачать]

B8S – Характеристики
