Диодные модули МД-3М-2 упрощают организацию управления центральным освещением

08.09.2016
автор Артур Панов

Модули диодов МД-3М-2, производства компании МЕАНДР, предназначены для организации центрального управления в схемах подключения импульсных (бистабильных) реле освещения РИО-1, РИО-2 и т.п. Один модуль содержит две диодных сборки, с общим анодом, из 3 диодов каждая. Катоды диодов подключаются к соответствующим уровням системы освещения. Объединенные вместе аноды диодов выводятся на внешний выключатель.

Модули выпускается в унифицированных пластмассовых корпусах шириной всего 13 мм с передним подключением коммутируемых электрических цепей. Их крепление осуществляется на монтажную DIN-рейку шириной 35 мм или на ровную поверхность. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.

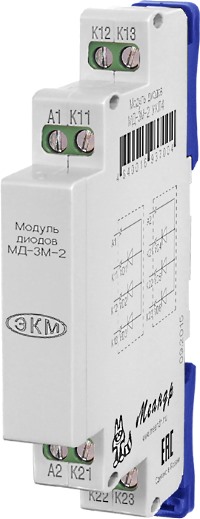

Технические характеристики МД-3М-2Диодный модуль МД-3М-2

Параметр

Ед.изм.

Значение

Uмах, обратное DC

В

1000

Uмах, обратное импульсное

В

1200

Iмах (прямой)

А

1

Iмах (прямой) импульсный

А

30

Iмах (обратный), при t=25°C

мкА

5

Падение U (при I=1A)

В

1,1

Климатическое исполнение и категория размещения по ГОСТ 15150-69
(без образования конденсата)



УХЛ4

Диапазон рабочих температур

°C

-25...+55

Температура хранения

°C

-40...+70

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность

%

до 80 (при 25°C)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

13х93х62

Масса, не более

кг

0,1

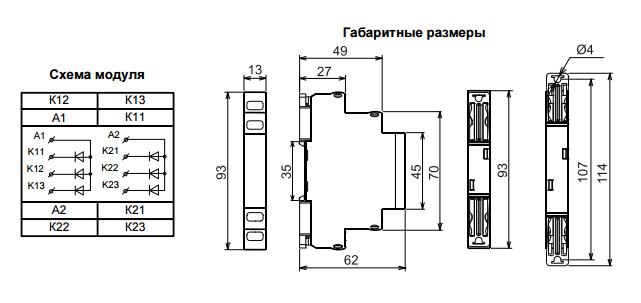

Габариты модуля диодов МД-3М-2
