Блок питания БПИ-15-24 УХЛ4

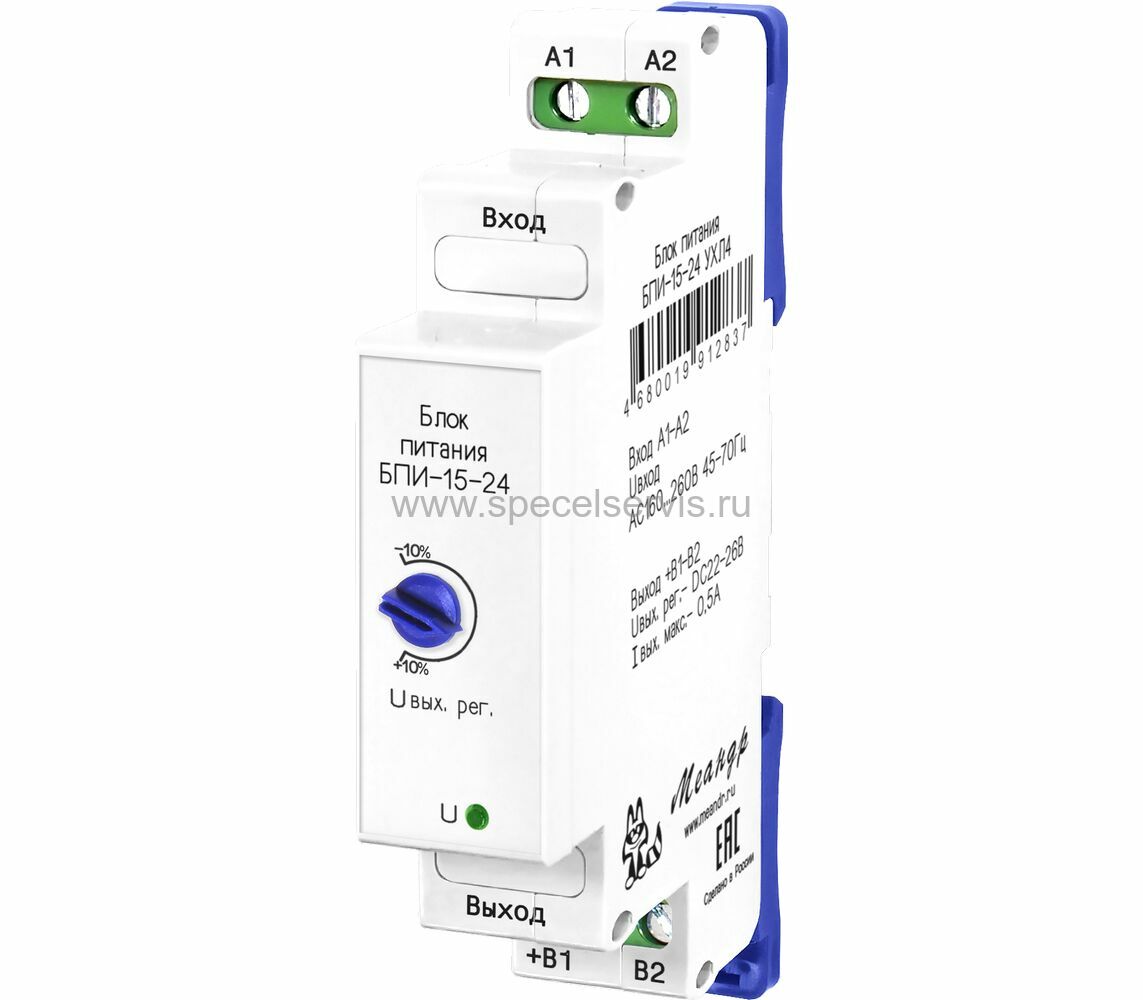

Блок питания БПИ-15-24 УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

1 510.00 Р
Под заказ

Минимальное кол-во: 1.

V10~4680019912837
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:под заказ
Срок поставки:2-3 дня

Блок питания БПИ-15-24 УХЛ4 – Описание

Блок питания является источником вторичного электропитания с гальванической развязкой и предназначен для питания стабилизированным напряжением различных устройств (датчики бесконтактные, тиристорные коммутаторы, контроллеры управления и т.п.).

Основные особенности БПИ-15-24 УХЛ4:

  1. Стабилизированное выходное напряжение
  2. Защита от перегрузки по току
  3. Защита от перегрева
  4. Длительно выдерживает холостой ход
  5. Длительно выдерживает короткое замыкание нагрузки
  6. Гальваническая развязка от сети

Конструкция устройства:

  • Устройство выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.
  • Для установки устройства на ровную поверхность, фиксаторы замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

Условия эксплуатации

Устройство обеспечивает заданные режимы функционирования при соблюдении следующих условий:

  • Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • Допускается вибрация мест крепления с частотой от 1 до 100Гц с ускорением не более 9,8 м/с2;
  • Конденсация влаги на поверхности изделия не допускается;



Блок питания БПИ-15-24 УХЛ4 – Прикрепленные файлы

Паспорт БПИ-15 (Паспорт_БПИ-15_V01.pdf, 1,010 Kb) [Скачать]

Блок питания БПИ-15-24 УХЛ4 – Характеристики

Технические характеристики:

  • Напряжение питания: АС 180-260 В; DC 200-370 В;
  • Выходное напряжение: 24 В;
  • Диапазон регулировки выходного напряжения, не менее: ±10>;
  • Выходной ток: 0,5 А;
  • Выходная мощность: 12 Вт;
  • КПД, не менее: 88>;
  • Диапазон частот переменного тока: 45-440 Гц;
  • Габаритные размеры: 18x93x62 мм;
  • Способ крепления DIN рейка 35мм/ровная поверхность;
  • Материал корпуса: ABS пластик;
  • Рабочая температура: -25…+55 С;
  • Масса: 70 г.
