ВРТ-М02 АС230В УХЛ4
Наведите на картинку для увеличения
ВРТ-М02 АС230В УХЛ4 – Описание

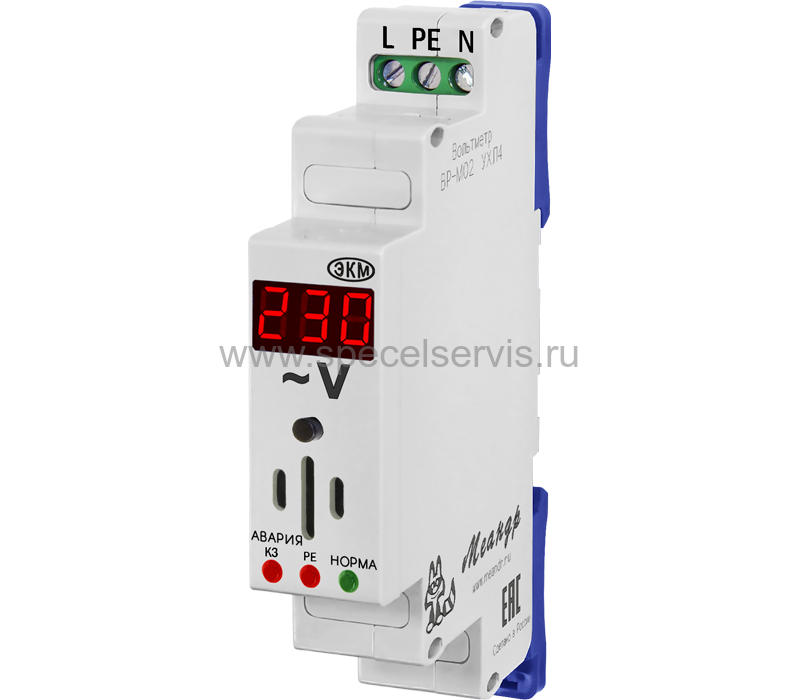

Вольтметр ВРТ-М02 с функцией мониторинга
- Постоянное измерение и индикация тока короткого замыкания в цепи фаза-ноль сети
- Постоянное измерение и индикация сопротивления цепи фаза-ноль сети
- Постоянное измерение и индикация напряжение сети
- Сравнение тока КЗ с током срабатывания вводного автомата.
- Контроль проводника РЕ
- Звуковая и световая индикация обрыва нуля
- Звуковая и световая индикация несоответствия вводного автомата току КЗ
- Звуковая и световая индикация аварии РЕ
- Память скачков, провалов и количества пропаданий напряжения (как у ВР-М02)
НАЗНАЧЕНИЕ ПРИБОРА
Цифровой одномодульный вольтметр прямого включения (AC 20...450В), совмещённый с измерителем тока короткого замыкания и сопротивления цепи фаза-ноль и контролем состояния защитного провода РЕ. Мониторинг всех параметров осуществляется постоянно. Кроме постоянного мониторинга напряжения сети, прибор позволяет оценить способность срабатывать установленные автоматические выключатели (правильность выбора их номинала) на вводе в дом или квартиру, при коротком замыкании, т.е. хватит ему тока КЗ для мгновенного срабатывания или нет.
Фактически это ПЕРВЫЙ прибор прямого физического контроля обрыва нулевого провода в электрической сети. Все имеющиеся сегодня приборы защиты от обрыва нуля реагируют только на перекос фазных напряжений, возникающий при не симметричных нагрузках на фазы при обрыве нуля. При обрыве нуля и при симметричных нагрузках на фазы (электродвигатели и пр.) они не срабатывают.
Прибор ВРТ-М02 фиксирует в реальном времени изменение тока короткого замыкания в цепи фаза-ноль (при обрыве нуля оно резко возрастает) и в случае его повышения сигнализирует об этом.

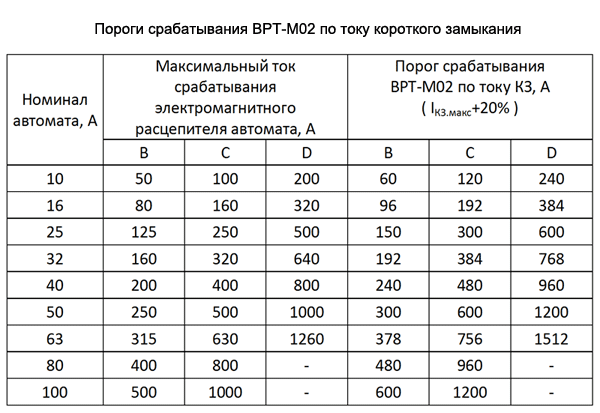

Прибор программируется пользователем на конкретный тип автомата защиты (от 10 до 100А, характеристики A, B, C или D, заводская настройка - С16). Периодически проверяя ток КЗ, сравнивает с допустимым током для данного автомата, с учётом его характеристики (A, B, C или D) т.е. кратности тока срабатывания (примерно на 20% больше максимального тока). При недостаточности тока КЗ для мгновенного срабатывания - выдаёт звуковой и световой сигнал (мигание красного светодиода "авария КЗ") до восстановления цепи (устранения неисправности) или перепрограммирования на меньший ток автомата. По нажатию кнопки на передней панели показывает измеренный ток КЗ в сети и сопротивление цепи фаза-ноль, максимальное, минимальное зафиксированное напряжение и количество пропаданий сетевого напряжения.
Также ВРТ-М02 проверяет целостность защитного провода РЕ. При появлении на нём напряжения или его обрыве - срабатывает звуковая и световая (мигание красного светодиода "авария РЕ") сигнализация.
Применение этого прибора позволит вовремя обнаружить неисправность электропроводки и, тем самым, снизит вероятность возникновения пожара при коротком замыкании в сети, а также снизит вероятность поражения человека электрическим током при появлении напряжения на корпусе оборудования.
Самая главная задача этого прибора, это постоянная проверка соответствия состояния электрической сети и сравнение с установленным автоматом защиты. Это гарантирует мгновенное срабатывание установленного автомата при коротком замыкании.
