ВР-М03 АС50-450В УХЛ4
Наведите на картинку для увеличения
ВР-М03 АС50-450В УХЛ4 – Описание
Вольтметр ВР-М03 АС50-450В УХЛ4
Трехфазный вольтметр ВР-М03 - это 3 независимых вольтметра в одном корпусе. Можно измерять не только фазные, но и линейные напряжения. Также можно измерять напряжения трёх независимых источников напряжения. Предназначен для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основных или дополнительных индикаторов на передвижных и стационарных объектах. Являются средством контроля. Периодической поверке не подлежит.
Основные особенности:
- Питание от контролируемого напряжения
- Широкий диапазон измерения напряжения - АС15 - 450В
- Диапазон частот - от 45 до 70Гц
- Класс точности 1,0
- Индикация пониженного/повышенного напряжения на входе
- Корпус шириной 18мм
Конструкция:

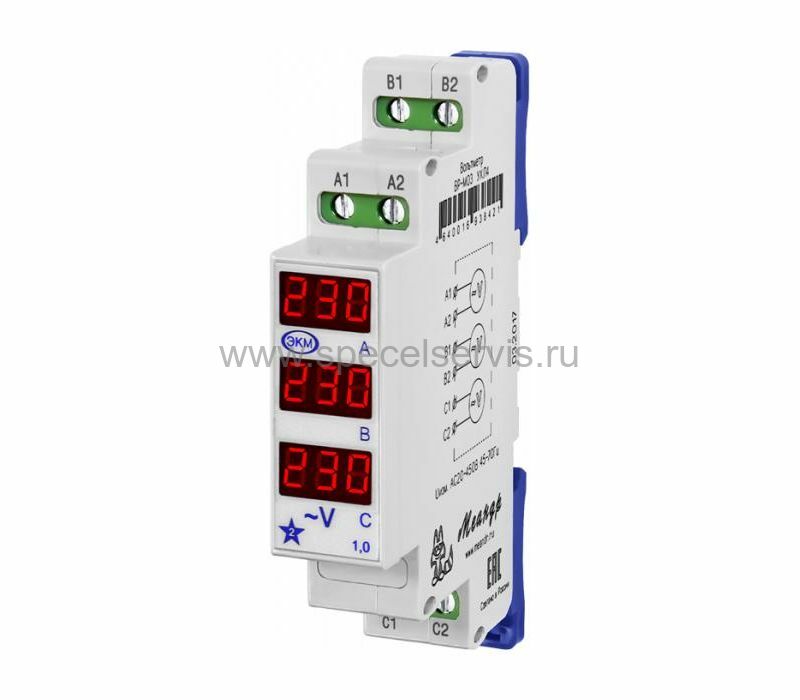

Выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены трёх разрядные семисегментные индикаторы красного цвета отображающие величину напряжения питания в каждой фазе.
Принцип работы:

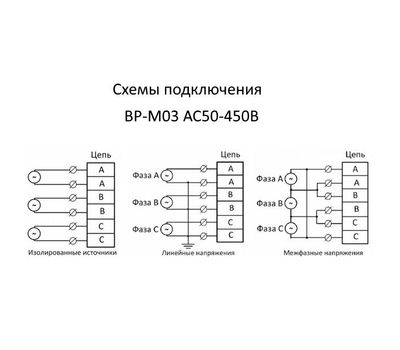

Вольтметр не требует оперативного питания и подключаются непосредственно в измеряемую цепь. Для контроля напряжения в однофазных сетях подключение любого входа производится без учёта расположения фазного и нулевого проводников. Для контроля линейных напряжений в трёхфазных сетях нулевую шину следует подключить к каждому входу вольтметра. Для контроля фазных напряжений подключение каждого входа вольтметра производится между фазами.
Если в процессе работы напряжение в любой измеряемой линии падает до значения менее 15В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с. Если в процессе работы напряжение в любой измеряемой линии превышает значение 450В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с.
Вольтметр ВР-М03-1 имеет общий ноль и используется только для измерения трёхфазного фазного напряжения.
Технические характеристики:
| Параметр | Ед.изм. | Значение |
| Питание | От измеряемого напряжения | |
| Частота измеряемого напряжения | Гц | 45...70, 400* |
| Диапазон измеряемого напряжения | В | АС15...450 |
| Основная погрешность измерений | % | 1±1 единица младшего разряда |
| Косвенная погрешность измерений | % | 1±1 единица младшего разряда |
| Потребляемая мощность, не более | ВА | 2 |
| Степень защиты: корпус/клеммы по ГОСТ 14254-96 | IP40/IP20 | |
| Диапазон рабочих температур | °С | -25…+55 (УХЛ4) |
| Температура хранения | °С | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Электрическая прочность между измерительными линиями | 1500 (50Гц - 1мин) | |
| Относительная влажность воздуха | % | до 80 при 25°С |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | непрерывный | |
| Средний срок службы, не менее | лет | 8 |

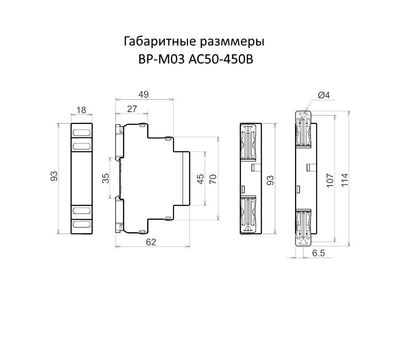

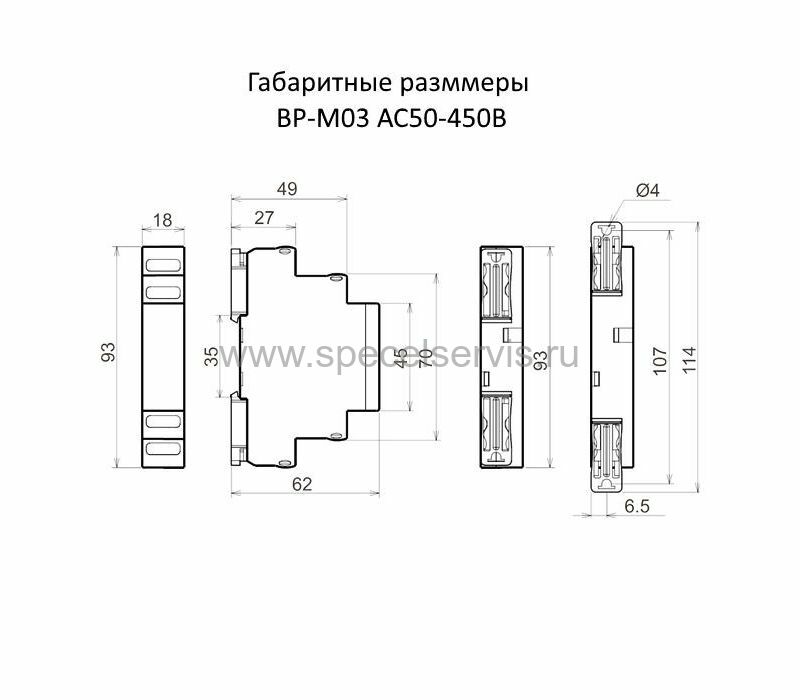

| Габаритные размеры | мм | 18x93x62 |
| Масса | кг | 0,06 |
| Средняя наработка на отказ, не менее | ч | 10000 |
| * - Спец.исполнение | ||
