ВР-М02 АС20-450В УХЛ4
Наведите на картинку для увеличения
ВР-М02 АС20-450В УХЛ4 – Описание
Вольтметр ВР-М02 АС20-450В УХЛ4
Цифровой промышленный вольтметр ВР-М02 АС20-450В УХЛ4 предназначен для технологического контроля величины напряжения в силовых электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.
Является средством контроля. Периодической поверке не подлежит.
Основные особенности:
- Питание от контролируемого напряжения
- Широкий диапазон измерения напряжения
- Диапазон частот - от 40 до 70Гц
- Класс точности 1,0
- Яркая подсветка индикатора
Конструкция:
Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
На лицевой панели приборов расположен цифровой индикатор отображающий величину напряжения питания и кнопка считывания информации и сброса показаний. Индикатор имеет ярко-красную светодиодную подсветку, обеспечивающую считывание информации при любой освещённости.
Для исключения считывания ложных показаний:
- при напряжении менее 60В на индикаторе появляется сообщение -
. - при напряжении более 440В -
Вызов дополнительной информации по нажатию кнопки.
1-е нажатие - Uмакс с момента последнего сброса
2-е нажатие - Uмин с момента последнего сброса
3-е нажатие - дельта U с момента последнего сброса
4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Нажатие кнопки 5 секунд - сброс.
Технические характеристики:
| Питание | Ед. изм. | От измеряемого напряжения |
| Частота измеряемого напряжения | Гц | 45...65, 400* |
| Диапазон измеряемого напряжения | В | AC20-450 |
| Измерительная цепь, она же питание | A1-A2 | |
| Основная погрешность измерений, ед. младшего разряда | % |
1±1 единица младшего разряда |
| Потребляемая мощность, не более | ВА | 1,5 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Диапазон рабочих температур | 0C |
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 при 250C |
| Рабочее положение в пространстве | произвольное | |
|
Режим работы
|
|
непрерывный
|
|

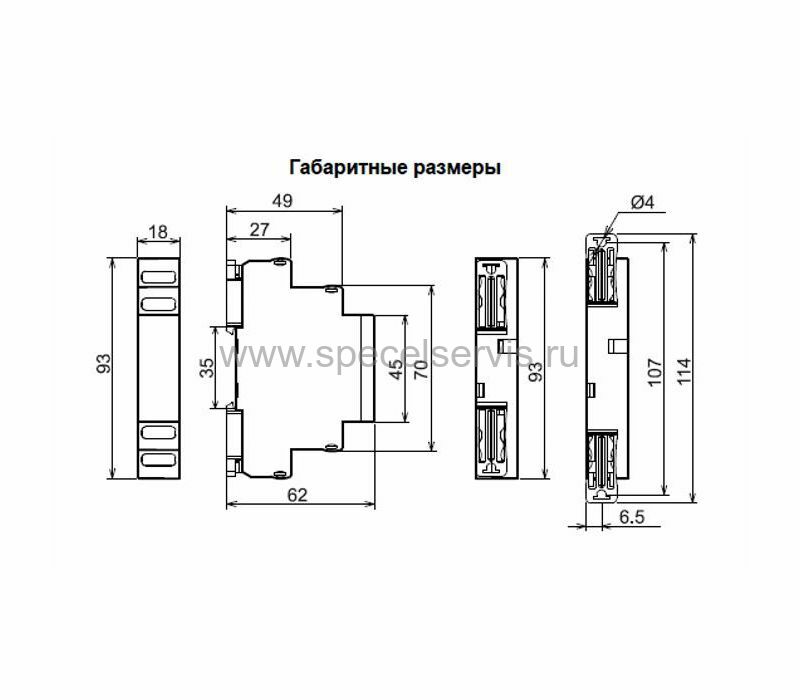

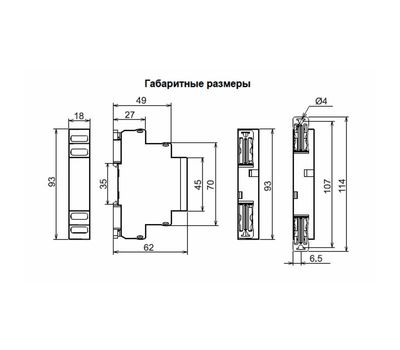

Габаритные размеры
|
мм
|
18x93x62
|
|
Масса
|
кг
|
0,05
|
|
Средний срок службы, не менее
|
лет
|
8
|
|
Средняя наработка на отказ, не менее
|
ч
|
10000
|
