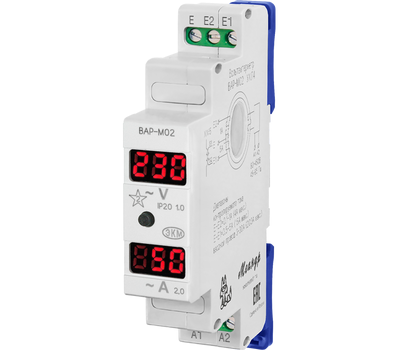

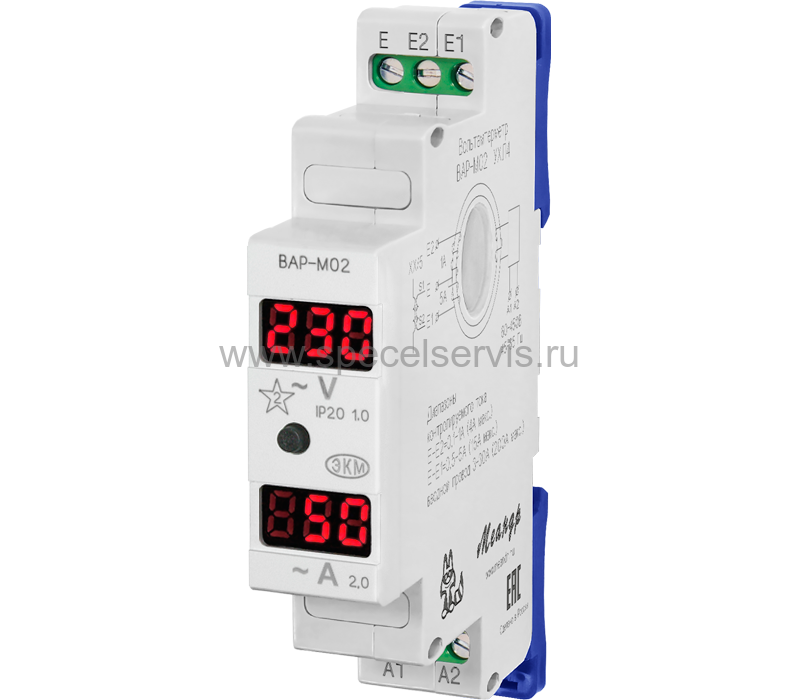

ВАР-М02 АС20-450В УХЛ2 – Описание
Амперметр/Вольтметр ВАР-М02 на DIN рейку- Измерение среднеквадратичных значений напряжений и токов
- Питание от контролируемого напряжения
- Измерение напряжения - АС20...450В
- Рабочий диапазон частот - от 45 до 65Гц
- Бесконтактное измерение тока 3...30А
- Контактное измерения тока (0,1 ... 1,0А, 0,5...5,0А)
- Возможность подключения внешнего трансформатора тока до 1000А
НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА
Цифровой промышленный вольтамперметр ВАР-М02 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.
КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.
РАБОТА ВОЛЬТАМПЕРМЕТРА
Вольтамперметр не требует оперативного питания и подключаются непосредственно к измеряемой цепи (клеммы А1 и А2).
Ток измеряется контактным и бесконтактным способами. Бесконтактным способом при помощи встроенного или внешнего трансформатора тока.
Для измерения тока в диапазоне от 0 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 1А.
Для измерения тока в диапазоне от 0 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 5А (установлен по умолчанию).
Для измерения тока в диапазоне от 0 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 30А.
Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра необходимо с помощью кнопки установить необходимый коэффициент трансформации.
При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе. Схемы подключения изображены на рисунке ниже и на корпусе прибора.
Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТАМПЕРМЕТРА ВАР-М02
| Параметр | Ед.изм. | ВАР-М02 |
| Диапазон измеряемого напряжения | В | AC20...450 |
| Частота измеряемого напряжения и тока | Гц | 45...65, 400* |
| Диапазон измеряемого тока, встроенный трансформатор тока AC | А | 0,1...1,0 (Е-Е2); 0,5...5,0 (Е-Е1); 3...30,0 (через отверстие) |
| Диапазон измеряемого тока, внешний трансформатор тока | А | 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 999 (E-E1) |
| Основная погрешность измерений напряжения | % | 1±1 единица младшего разряда |
| Основная погрешность измерений тока | % | 2±2 единица младшего разряда |
| Потребляемая мощность, не более | Вт | 1,5 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Диапазон рабочих температур | 0C | -25…+55 |
| Температура хранения | 0C | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 (при 250C) |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | непрерывный | |

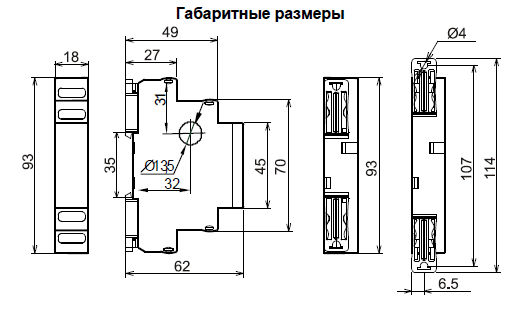

| мм | 18х93х62 | |
| Масса | кг | 0,08 |
| Средний срок службы, не менее | лет | 8 |
| Средняя наработка на отказ, не менее | ч | 50000 |
| * - Спец.исполнение под заказ |
