МС-01 УХЛ4

НАЗНАЧЕНИЕ:

Модуль сопряжения МС-01 (далее устройство) предназначено для измерения действующего напряжения (RMS) в трехфазных сетях переменного тока с нейтралью, а также измерения 3-х переменных  напряжений. Для трехфазной сети измеряются частота, угол между фазами, определяется чередование. Считывание результатов измерений и настройка осуществляются по протоколу Modbus RTU через интерфейс RS-485.

КОНСТРУКЦИЯ:

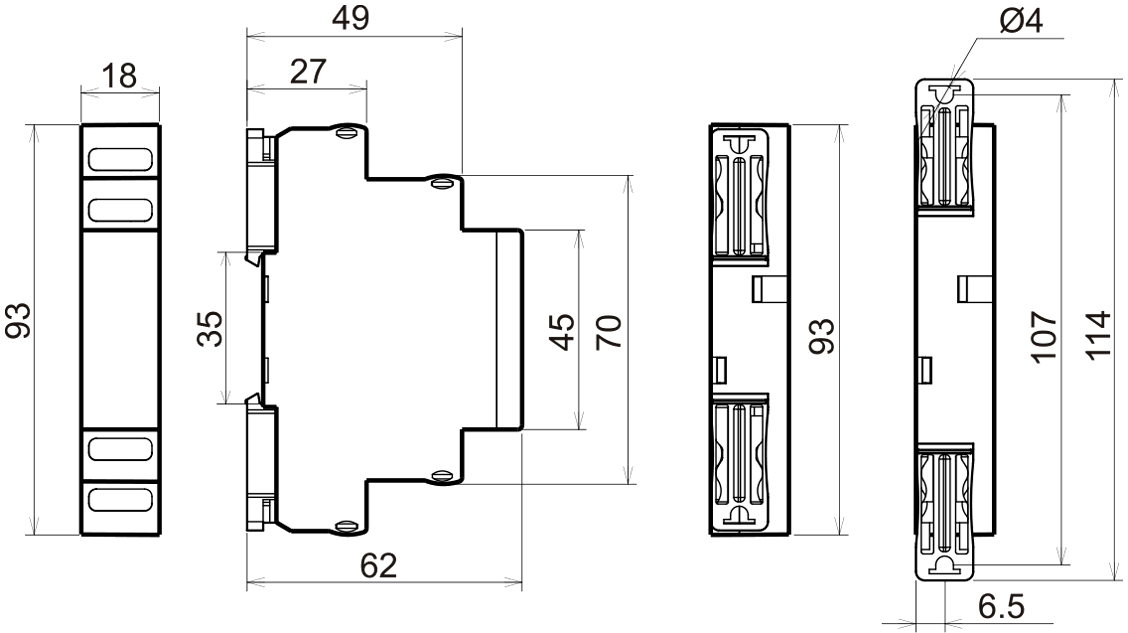

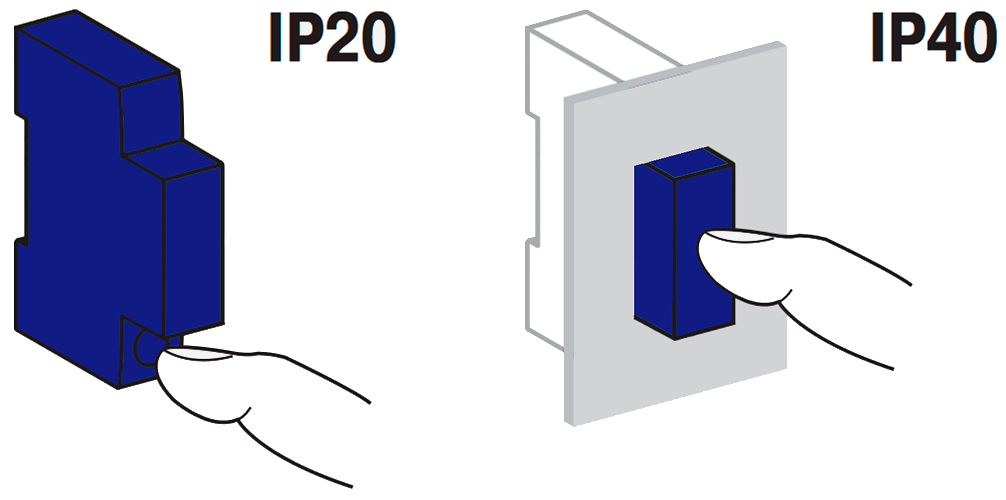

Устройство выпускаются в унифицированном пластмассовом корпусе.

Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами.

Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.

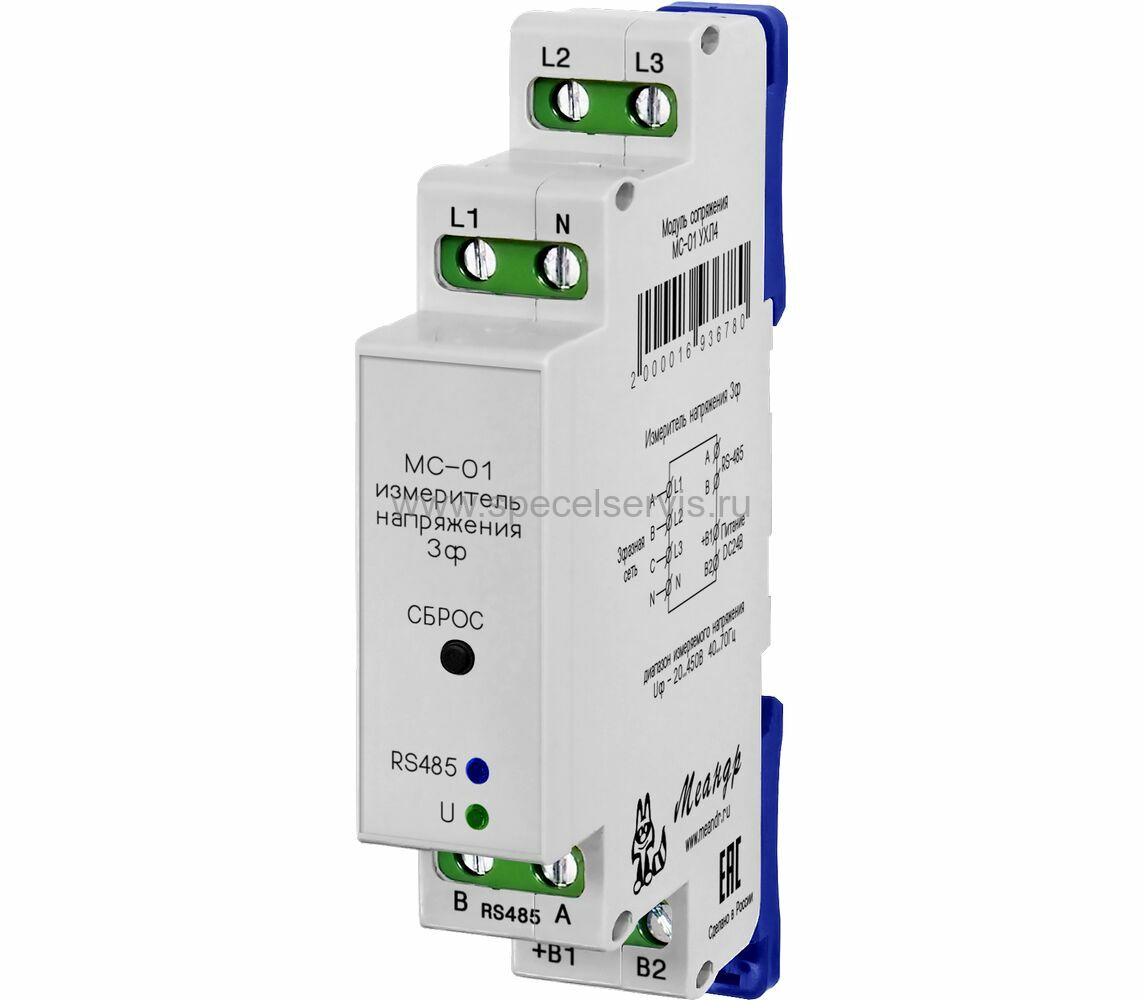

На лицевой панели устройства расположены:

Кнопка "Сброс" (обозначалась как "АДРЕС" до Марта 2023).
Индикатор RS485, синий. Мерцает при передаче данных устройством.
Индикатор U, зелёный. Светится при наличии питания.

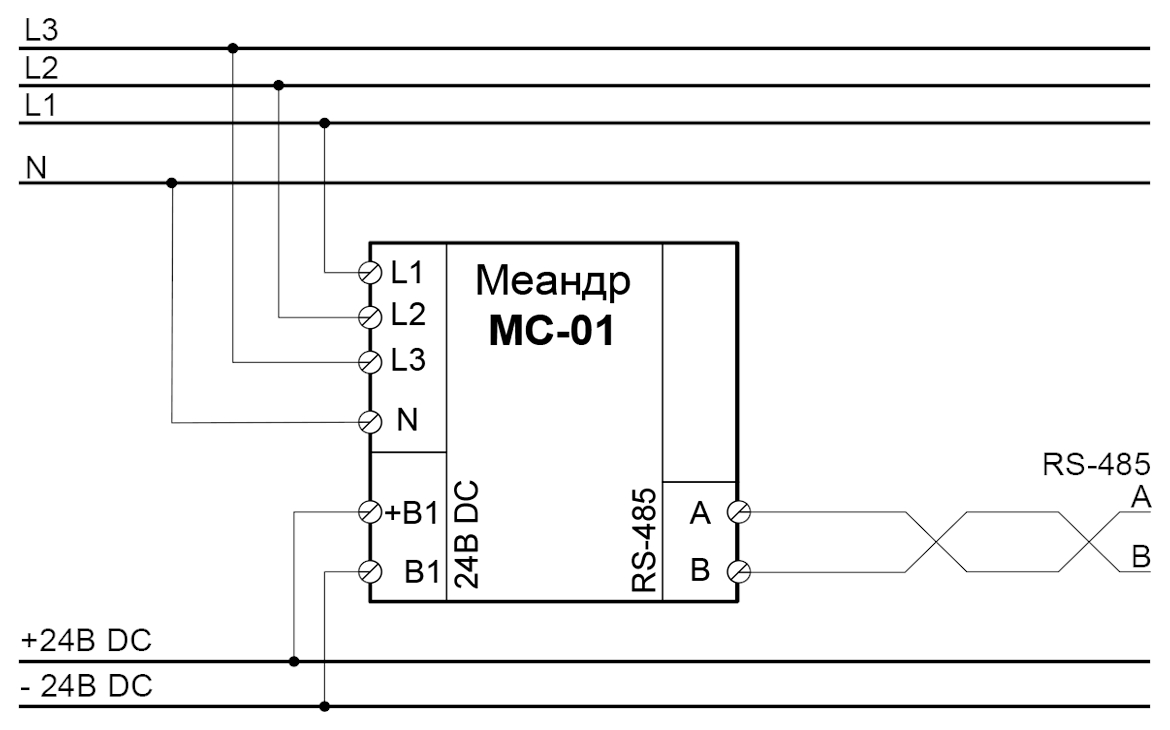

Устройство содержит 3 идентичных канала измерения напряжения: клеммы L1, L2, L3. Измерение происходит относительно клеммы N.

ИЗМЕРЕНИЯ:
Устройство непрерывно производит измерения на всех каналах по текущим настройкам. Настройки определяются значением соответствующих регистров Modbus.

После окончания измерения его результаты записываются в соответствующие регистры, счетчик измерений канала увеличивается.

Измерения производятся в 2 режимах, определяемых значением регистра R103 (здесь и далее префикс R означает ссылку на соответствующий регистр по таблице ниже).

Режим 0. Вольтметр 3-х фазного напряжения.

Режим используется для измерения параметров трехфазной сети переменного тока с нейтралью.

По каждой фазе измеряются:

Напряжение;
Частота;
Угол фазы относительно канала L1;
Порядок чередование фаз.
Период измерения фиксированный = 300 мс.

Режим 1. 3-х канальный вольтметр.

Режим используется для измерения напряжения любой формы.

Может использоваться для измерения напряжения на выходе тиристорного регулятора, работающего в числоимпульсном режиме. Измерение происходит без синхронизации с сетевым напряжением в течение Tизм.

Измеряются:

Напряжение за выбранный период Тизм.
Тизм. определяется значением регистра R104  (от 1 до 100 сек.)

ВНИМАНИЕ!  Первый результат после смены режима может быть недостоверным.

СБРОС СКОРОСТИ ПОРТА И АДРЕСА MODBUS УСТРОЙСТВА К ЗАВОДСКИМ НАСТРОЙКАМ:

Отключите устройство от питания.
Нажмите и удерживайте кнопку "Сброс".
Подайте питание.
Через 2-е секунды устройство установит скорость и адрес по умолчанию и 3 раза мигнёт всеми индикаторами.
Отпустите кнопку.
Устройство готово к работе с обновлёнными параметрами скорости и адреса.

1) Параметры начинают действовать только после сброса питания.
2) При нормальном прямом чередовании значения R302, R303 будут 120, 240. При обратном: 240, 120.
3) Значение сохраняется в энергонезависимой памяти.
Все регистры имеют формат данных unsigned int16 (целое положительное. Значения: 0, ..., 65'535).
Для регистров с доступом только на чтение (R) возможна только функция Modbus:
0×03 Чтение одного или нескольких регистров.
Для регистров с доступом на чтение и запись (R/W) возможны функции Modbus:
0×03 Чтение одного или нескольких регистров.
0×06 Запись значения одного регистра.
0×10 Запись одного или нескольких регистров.
Частота опроса регистров не ограничена.
