РВП-3 АСDC24В УХЛ4

Пусковое реле времени РВП-3

• Плавный пуск электродвигателей
• Уменьшение пусковых токов электродвигателей
• Регулируемое время разгона
• Переключение со "ЗВЕЗДЫ" на "ТРЕУГОЛЬНИК" с задержкой 40 или 80мс.
• 5 диапазонов времени срабатывания
• Индикация рабочего состояния пускателей "ЗВЕЗДА" и "ТРЕУГОЛЬНИК"
• Ширина корпуса 5 мм.

Назначение  Пусковое реле времени предназначено для обеспечения плавного запуска мощных трехфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что значительно повышает надежность защиты двигателя при перегрузках или аварии электропитания.

Конструкция

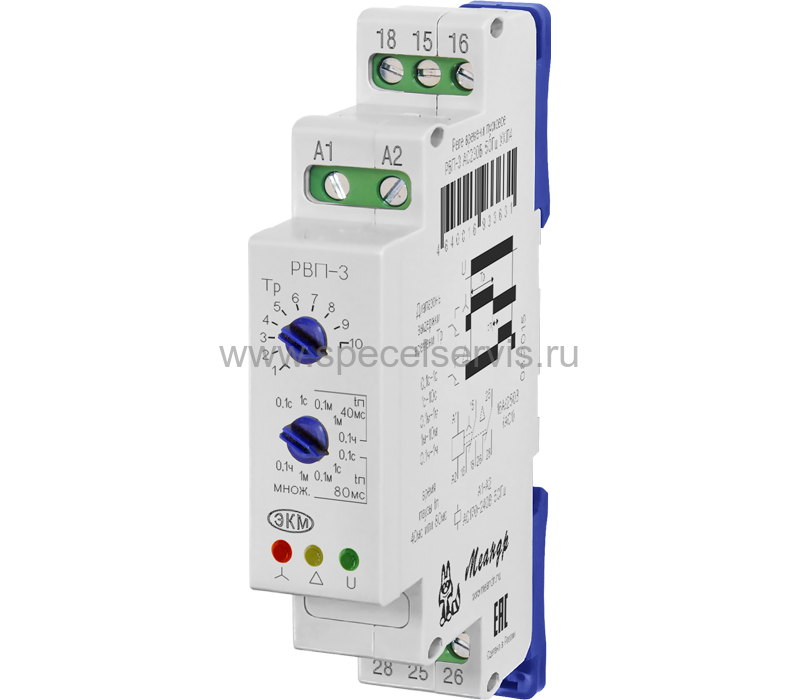

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм². На лицевой панели реле расположен потенциометр «Тр» (для установки выдержки времени в пределах выбранного диапазона), зеленый индикатор включения напряжения питания «U», желтый и красный индикаторы рабочего состояния пускателей «ЗВЕЗДА» и «ТРЕУГОЛЬНИК» соответственно, переключатель “множитель” для задания временного диапазона и для выбора задержки времени «tп» переключения со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК».

Условия эксплуатации
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8 м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

Работа реле
Для управления двигателем используется вместо одного пускателя два и пусковое реле. При подаче напряжения питания включается пусковое реле (включается индикатор «U»), начинается отсчет времени разгона Тр и через контакты 15 - 18 реле включается пускатель «звезда» (обмотки двигателя включаются по схеме "звезда"). По окончании времени разгона контакты 15 - 18 реле размыкаются, выключается пускатель "звезда", и через время паузы tп замыкаются контакты реле 25 - 28, включающие пускатель "треугольник" (обмотки двигателя включаются по схеме "треугольник"). Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона Тр определяется путем умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим выбирается фиксированное время переключения tп — 40 мс или 80 мс в зависимости от зоны установки переключателя. Напряжение питания АС подается - на клеммы «А1» и «А2». Напряжение питания DC - «+» подается на клемму «А1», «-» на клемму «А2».
