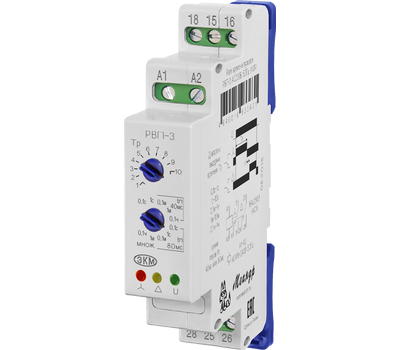

РВП-3 AC230В УХЛ2
Наведите на картинку для увеличения
РВП-3 AC230В УХЛ2 – Описание
Пусковое реле РВП-3 AC230В УХЛ2
Реле времени серии РВП-3 предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что повышает надёжность защиты двигателя при перегрузках или аварии электропитания.
ВНИМАНИЕ: Переключение диапазонов и установка времени выдержки возможно только после снятия напряжения питания.
- Плавный пуск электродвигателей
- Уменьшение пусковых токов электродвигателей
- Регулируемое время разгона
- Переключение со "ЗВЕЗДЫ" на "ТРЕУГОЛЬНИК" с задержкой 40 или 80мс
- 5 диапазонов установки времени срабатывания
- Индикация рабочего состояния реле "ЗВЕЗДА" и "ТРЕУГОЛЬНИК"
- Корпус шириной 18мм
Технические характеристики:
| Параметр | Ед.изм. | РВП-3 AC230В |
| Напряжение питания | В | АС230 ± 10% |
| Диапазон выдержки времени |
| 0,1-1с; 1-10c; 0,1-1мин; 1-10мин; 0,1-1ч |
| Погрешность установки выдержки времени, не более | % | ±5 |
| Погрешность отсчета выдержки времени, не более | % | 2 |
| Время готовности, не более | с | 0,15 |
| Время повторной готовности, не более | с | 0,1 |
| Максимальное коммутируемое напряжение | В | 400 (AC1/5А) |
| Максимальный коммутируемый ток АС250В 50 Гц (АС1)/DC30B (DC1) | А | 16 |
| Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 4000/480 |
| Максимальное напряжение между цепями и контактами реле | В | AC2000 (50Гц - 1мин) |
| Потребляемая мощность | Вт | 2 |
| Механическая износостойкость, не менее | циклов | 10х106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
| Количество и тип контактов |
| 2 переключающие группы |
| Диапазон рабочих температур | ℃ | -25...+55 |
| Температура хранения | ℃ | -40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
| уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
| уровень 3 (2кВ А1-А2) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
| УХЛ4 |
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 |
| IP40/IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
| 2 |
| Относительная влажность воздуха | % | до 80 (при 250С) |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве |
| произвольное |
| Режим работы |
| круглосуточный |
| Габаритные размеры | мм | 18х93х62 |
| Масса, не более | кг | 0,076 |
