РВП-3-1 ACDC24В УХЛ4

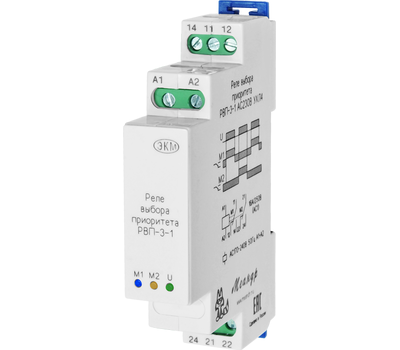

РВП-3-1 ACDC24В УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

3 042.00 Р
2 902.70 Р5+
2 786.60 Р15+
Под заказ
Оптовые цены:
Кол-во 5+ 15+
Цена 2 902.70 Р 2 786.60 Р

Минимальное кол-во: 1.

10140301
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:1-2 нед.

РВП-3-1 ACDC24В УХЛ4 – Описание

Реле попеременного включения нагрузки РВП-3-1 ACDC24В УХЛ4

(электродвигателей, насосов, вентиляторов и прочих) РВП-3-1

  • Управление поочерёдной работой двух агрегатов
  • Индикация напряжения питания
  • Индикация состояния выходов
  • 2 релейных переключающих выхода 16А/250В
  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ

Реле выбора приоритета РВП-3-1 предназначено для обеспечения оптимизации работы (степени износа) двух агрегатов (например насосов, в т.ч. КНС, компрессоров, генераторов и пр.) - основного и резервного.


Может применяться взамен импортных реле LVM P05, LVM P10 (Lovato), 72.42 (Finder), CA2SKE20 (SCHNEIDER ELECTRIC) и др.

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: синий индикатор «М1» - включения первого агрегата, жёлтый индикатор «М2» - включения второго агрегата, зелёный индикатор включения напряжения питания «U».


РАБОТА РЕЛЕ

При подаче питания на клеммы А1-А2 замыкаются контакты 11-14, загорается индикатор «М1», включается агрегат 1. При снятии питания замыкаются контакты 11-12, гаснет индикатор «М1», отключается агрегат 1. При следующей подаче питания на клеммы А1-А2 замыкаются контакты 21-24, загорается индикатор «М2», включается агрегат 2. При снятии питания замыкаются контакты 21-22, гаснет индикатор «М2», отключается агрегат 2.

При последующей подаче питания на клеммы А1-А2 цикл повторяется. Таким образом, подавая и снимая напряжение питания реле производится переключение основного агрегата на резервный и обратно.

Питание реле подаётся на клеммы «А1» и «А2». При питании реле постоянным током «+Uпит» всегда подключается к лемме «А1», «-Uпит» подключается к лемме «А2».


РВП-3-1 ACDC24В УХЛ4 (рис.2)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВП-3-1
Параметр
Ед.изм.
AC230В
AC110В
AC400В
ACDC24В
Напряжение питания
В
АС230±10%
АС110±10%
АС400±10%
АСDC24±10%
Время готовности, не более
с
0,15
Время повторной готовности, не более
с
0,1
Время срабатывания, не более
с
0,04
Максимальное коммутируемое напряжение
В
400 (AC1/5A)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30B (DC1)
А
16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30B (DC1)
ВА/Вт
4000/480
Потребляемая мошность, не боле ВА 2
Количество и тип контактов

2 переключающие группы
Механическая износостойкость,  не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Диапазон рабочих температур
0C
-25...+55
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4
Степень загрязнения в соответствии с
ГОСТ 9920-89
  2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

крушлосуточный
Габаритные размеры мм 18х93х62
Масса
кг
0,076
РВП-3-1 ACDC24В УХЛ4 (рис.3)

РВП-3-1 ACDC24В УХЛ4 – Прикрепленные файлы

RVP-3-1 (RVP-3-1.pdf, 877 Kb) [Скачать]
