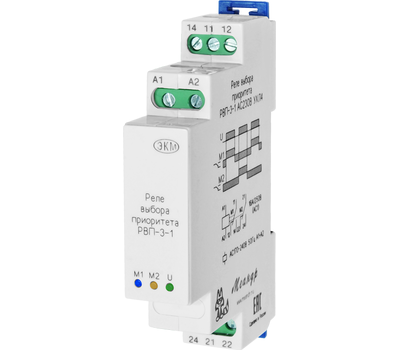

РВП-3-1 AC230В УХЛ4 – Описание
Реле попеременного включения нагрузки (электродвигателей, насосов, вентиляторов и прочих) РВП-3-1
- Управление поочерёдной работой двух агрегатов
- Индикация напряжения питания
- Индикация состояния выходов
- 2 релейных переключающих выхода 16А/250В
- Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле выбора приоритета РВП-3-1 предназначено для обеспечения оптимизации работы (степени износа) двух агрегатов (например насосов, в т.ч. КНС, компрессоров, генераторов и пр.) - основного и резервного.
Может применяться взамен импортных реле LVM P05, LVM P10 (Lovato), 72.42 (Finder), CA2SKE20 (SCHNEIDER ELECTRIC) и др.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: синий индикатор «М1» - включения первого агрегата, жёлтый индикатор «М2» - включения второго агрегата, зелёный индикатор включения напряжения питания «U».
РАБОТА РЕЛЕ
При подаче питания на клеммы А1-А2 замыкаются контакты 11-14, загорается индикатор «М1», включается агрегат 1. При снятии питания замыкаются контакты 11-12, гаснет индикатор «М1», отключается агрегат 1. При следующей подаче питания на клеммы А1-А2 замыкаются контакты 21-24, загорается индикатор «М2», включается агрегат 2. При снятии питания замыкаются контакты 21-22, гаснет индикатор «М2», отключается агрегат 2.
При последующей подаче питания на клеммы А1-А2 цикл повторяется. Таким образом, подавая и снимая напряжение питания реле производится переключение основного агрегата на резервный и обратно.
Питание реле подаётся на клеммы «А1» и «А2». При питании реле постоянным током «+Uпит» всегда подключается к лемме «А1», «-Uпит» подключается к лемме «А2».
|
Параметр
|
Ед.изм.
|
AC230В
|
AC110В
|
AC400В
|
ACDC24В
|
|
Напряжение питания
|
В
|
АС230±10%
|
АС110±10%
|
АС400±10%
|
АСDC24±10%
|
|
Время готовности, не более
|
с
|
0,15
|
|||
|
Время повторной готовности, не более
|
с
|
0,1
|
|||
|
Время срабатывания, не более
|
с
|
0,04
|
|||
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/5A)
|
|||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30B (DC1)
|
А
|
16
|
|||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30B (DC1)
|
ВА/Вт
|
4000/480
|
|||
| Потребляемая мошность, не боле | ВА | 2 | |||
|
Количество и тип контактов
|
|
2 переключающие группы
|
|||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||
|
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
|||
|
Диапазон рабочих температур
|
0C
|
-25...+55
|
|||
|
Температура хранения
|
0C
|
-40...+70
|
|||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | ||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
2 | ||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
|||
|
Высота над уровнем моря
|
м
|
до 2000
|
|||
|
Рабочее положение в пространстве
|
|
произвольное
|
|||
|
Режим работы
|
|
крушлосуточный
|
|||
| Габаритные размеры | мм | 18х93х62 | |||
|
Масса
|
кг
|
0,076
|
|||
