РВО-П2-М-15 ACDC24-245В УХЛ4

РВО-П2-М-15 ACDC24-245В УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

3 220.00 Р
3 072.50 Р5+
2 949.60 Р15+
Под заказ
Оптовые цены:
Кол-во 5+ 15+
Цена 3 072.50 Р 2 949.60 Р

Минимальное кол-во: 1.

10140265
Бренд:МЕАНДР
Норма упаковки:1
Условия поставки:Под заказ
Срок поставки:Ожидается

РВО-П2-М-15 ACDC24-245В УХЛ4 – Описание

Многофункциональное реле времени РВО-П2-М-15, дискретная установка, 2 переключающих контакта, только УХЛ4

  • 8 функций
  • Диапазон выдержки времени от 0,1с до 99ч
  • Установка выдержки времени двухдекадным кнопочным переключателем
  • 8 диаграмм работы
  • 2 переключающие группы контактов 8А/250В
  • Индикатор наличия питания, цепи управления, исполнительного реле
  • Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ

Реле времени РВО-П2-М-15 предназначено для выдачи команд в цепи схем управления через контакты после отработки установленной выдержки времени по заданному алгоритму работы. Реле применяется в системах автоматики, как комплектующие изделие.

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: два кнопочных переключателя установки выдержки времени (t) «десятки» и «единицы», DIP-переключатель для выбора диаграммы работы и временных поддиапазонов, зелёный индикатор включения питания «U», синий индикатор «Y1» наличия сигнала внешнего запуска, жёлтый индикатор срабатывания встроенного электромагнитного реле «».

РАБОТА РЕЛЕ

Имеет 8 диапазонов выдержки времени. Соответствующий диапазон устанавливается с помощью DIP-переключателей 1, 2, 3. Время выдержки определяется, как значение установленное на кнопочных переключателях «десятки» и «единицы» и умноженное на коэффициент определяемый положением DIP переключателей. Диаграмма работы выбирается с помощью DIP-переключателей 4, 5, 6. При включении исполнительного реле, горит жёлтый индикатор «» и замкнуты контакты реле 15-18, 25-28. При отключении исполнительного реле жёлтый индикатор «» гаснет и замыкаются контакты 15-16, 25-26. При отсчёте установленной выдержки времени индикатор питания «U» загорается периодически. Сигнал внешнего запуска формируется путём замыкания сухого контакта S между клеммами «+А1» и «Y1», при наличии сигнала внешнего запуска загорается синий индикатор. Напряжение питания подаётся на клеммы «+А1» и «А2». При питании постоянным током «+U» всегда подключается на клемму «+А1».

ВНИМАНИЕ: Для изменения диапазона выдержки времени или диаграммы работы реле необходимо выключить.

РВО-П2-М-15 ACDC24-245В УХЛ4 Реле времени однокомандные (рис.2)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-П2-М-15
Параметр
Ед.изм.
РВО-П2-М-15 ACDC24-245В
РВО-П2-М-15 ACDC10-30В
Напряжение питания
В
АСDC24-245
ACDC10-30
Диапазоны выдержки времени

0,1-9,9с, 1- 99с, 10-990с, 0,1- 99мин, 10- 990мин, 0,1-9,9ч, 1- 99ч
Погрешность отсчёта выдержки времени, не более
%
5
Время готовности, не более
с
0,15
Время готовности при повторном включении, не более
с
0,1
Время воздействия управляющего сигнала, не менее
с
0,05
Диаграммы работы

1,2,7,8 и 4,12,28,29
Максимальное коммутируемое напряжение
В
400 (AC1/2A)
Максимальный коммутируемый ток при активной нагрузке АС250В 50Гц (АС1)/DC30B (DC1)
А
8
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)
ВА/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц  - 1мин)
Потребляемая мощность, не более ВА 2
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

2 переключающие группы
Степень защиты реле по корпусу/по клеммам

IP40/IP20
Диапазон рабочих температур
0С
-10...+55
Температура хранения
0С
-40...+70
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,075

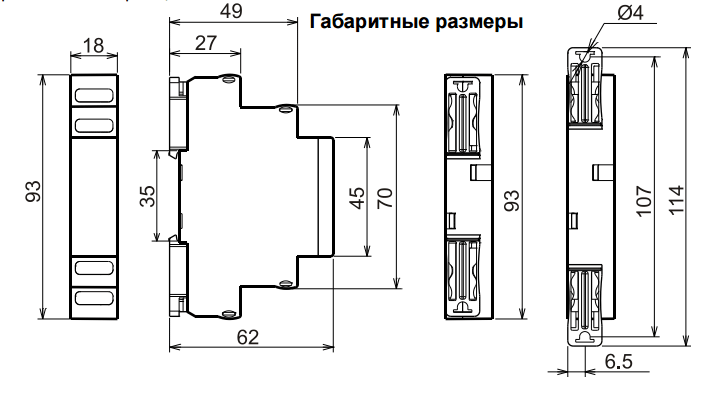

РВО-П2-М-15 ACDC24-245В УХЛ4 Реле времени однокомандные (рис.3)

ДИАГРАММЫ РАБОТЫ РЕЛЕ

БЕЗ ВНЕШНЕГО ЗАПУСКА
Диаграмма работы реле времени № 1
 Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.
Диаграмма работы реле времени № 2
 Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение).
Диаграмма работы реле времени № 7
 Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается.
Диаграмма работы реле времени № 8
 Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп.
С ВНЕШНИМ ЗАПУСКОМ
Диаграмма работы реле времени № 4
 Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
Диаграмма работы реле времени № 12
 Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания.
Диаграмма работы реле времени № 28
 Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле и начало нового цикла начинается при подаче очередного управляющего импульса.
Диаграмма работы реле времени № 29
 Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле происходит только при снятии напряжения питания (режим памяти).

РВО-П2-М-15 ACDC24-245В УХЛ4 – Прикрепленные файлы

RVO-P2-M-15 (RVO-P2-M-15.pdf, 798 Kb) [Скачать]
