РВО-П2-15 ACDC24В/AC230В УХЛ4

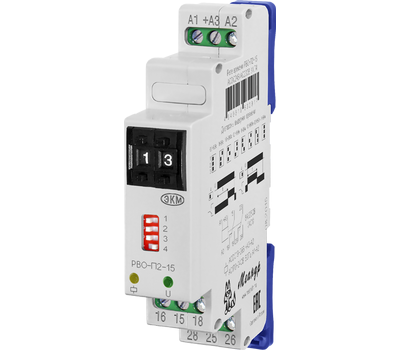

РВО-П2-15 ACDC24В/AC230В УХЛ4 МЕАНДР - фото

Наведите на картинку для увеличения

2 922.60 Р
2 788.80 Р5+
2 677.20 Р15+
2 шт.
Оптовые цены:
Кол-во 5+ 15+
Цена 2 788.80 Р 2 677.20 Р

Минимальное кол-во: 1.

10140242
Бренд:МЕАНДР
Норма упаковки:1

РВО-П2-15 ACDC24В/AC230В УХЛ4 – Описание

Реле времени РВО-П2-15 ACDC24В/AC230В УХЛ4

Реле времени РВО-П2-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.

Снято с производства, см. аналог РВО-15

Основные особенности РВО-П2-15 ACDC24В/AC230В УХЛ4:

  • Диапазон выдержки времени от 0,1 с до 99ч
  • Установка выдержки времени осуществляется с помощью двух декадных кнопочных переключателей

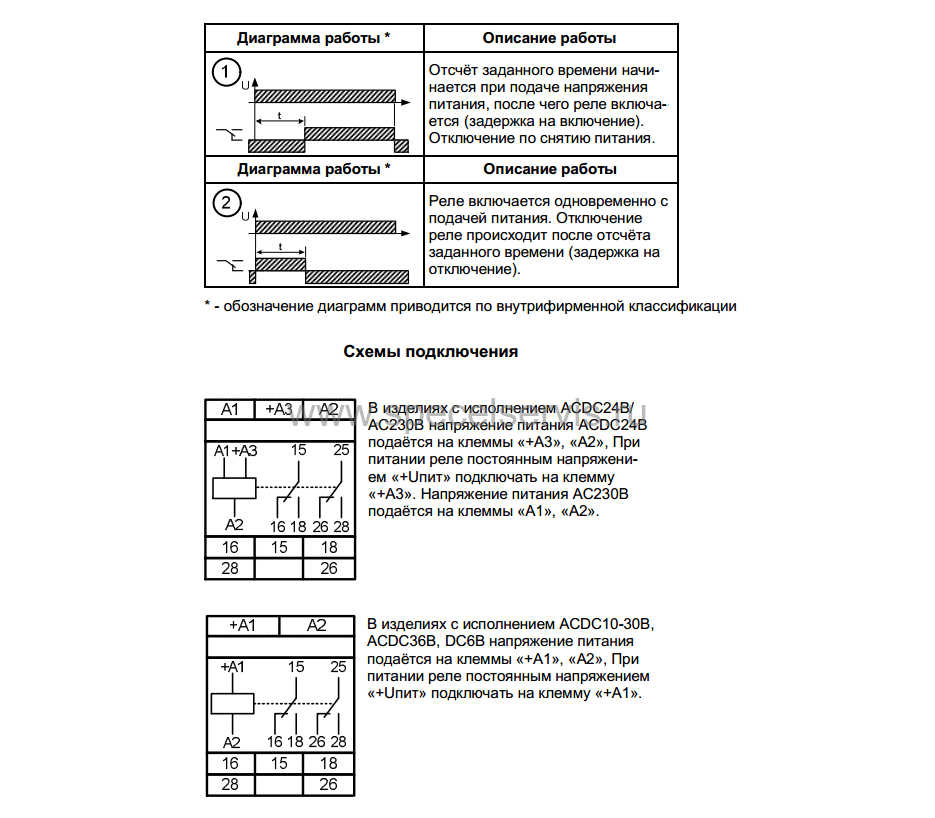

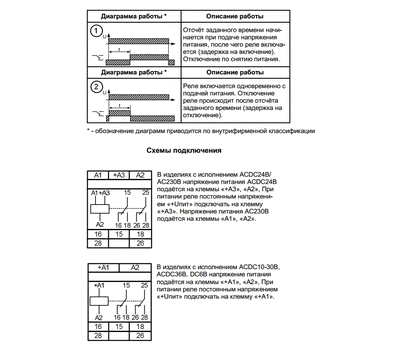

  • 2 диаграммы работы
  • 2 переключающие группы контактов 8А/250В
  • Индикатор наличия питания и состояния встроенного реле
  • Корпус шириной 18мм
  • Задержка на включение или отключение, дискретная установка


    ВНИМАНИЕ: Для изменения диапазона выдержки времени реле необходимо выключить.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-П2-15
ПараметрЕд.из.м ACDC10-30ВACDC36ВACDC24В/AC230ВDC6В
Напряжение питанияВАСDC10-30АСDC36 ± 10%ACDC24 ± 10% AC230 ± 10%DC6 ± 10%
Диапазоны выдержек времени 0,1-9,9с, 1-99с, 10-990с, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч
Погрешность отсчета выдержки времени, не более%2
Время готовности, не болеес0,15
Время повторной готовности, не болеес0,1
Диаграммы работы 1, 2
Максимальное коммутируемое напряжениеВ400 (AC1/2A)
Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1) / DC30В (DC1)А8
Максимальная коммутируемая мощность (АС1)ВА/Вт2000/240
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)ВАС2000В (50Гц - 1мин)
Потребляемая мощность, не болееВА2
Механическая износостойкость, не менеециклов10х106
Электрическая износостойкость, не менеециклов100000
Количество и тип контактов 2 переключающие группы
Диапазон рабочих температур0С-10 ... +55
Температура хранения0С-40 ... +70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Относительная влажность воздуха%80 (при 250С)
Высота над уровнем морямдо 2000
Рабочее положение в пространстве произвольное
Режим работы круглосуточный

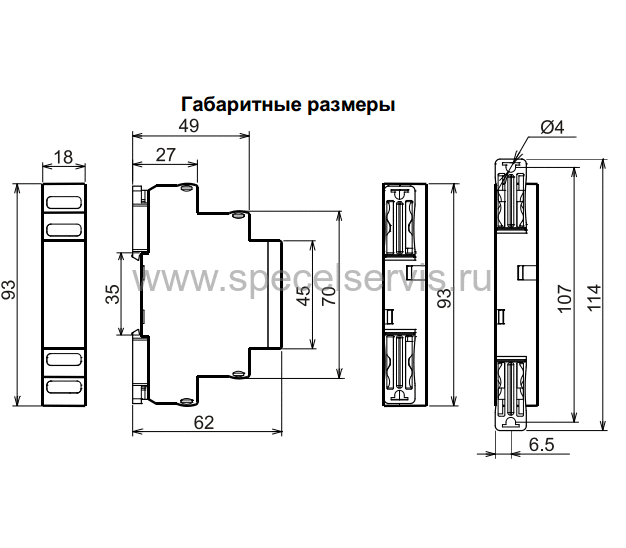

Габаритные размерымм18х93х62
Масса, не болеекг0,075

РВО-П2-15 ACDC24В/AC230В УХЛ4 – Прикрепленные файлы

RVO-P2-15 (RVO-P2-15.pdf, 878 Kb) [Скачать]
